NAD CI 16-60 DSP

Beschreibung

Der CI 16-60 DSP ist die Endstufe für ein ganzes Haus: 16 Kanäle ergeben acht Stereo-Zonen, also acht Räume, die unabhängig voneinander mit Musik versorgt werden. Jede Zone hat einen eigenen Cinch-Eingang, der sich zur nächsten Endstufe weiterschleifen lässt, dazu kommt ein gemeinsamer Eingang für Musik in allen Räumen. Eingerichtet wird das Gerät über den Browser, dort legen Sie Signalwege, Pegel und die Klangabstimmung je Raum fest. Zwei Höheneinheiten im Rack reichen dafür aus.

• Acht Räume aus einem Gerät: 16 Kanäle mit je 60 Watt ersetzen acht einzelne Verstärker und sparen dabei Platz, Kabel und Steckdosen.
• Einrichten im Browser: Die Weboberfläche legt fest, welche Quelle in welchen Raum geht, zeigt Zustand und Temperatur jedes Kanals und speichert Klangprofile.
• Klang je Raum anpassen: Ein Fünf-Band-Equalizer mit Hoch- und Tiefpassfilter gleicht aus, was ein gefliestes Bad oder ein Raum mit viel Glas dem Klang antut.
• Mehr Kraft, wo nötig: Je zwei benachbarte Kanäle lassen sich zu einem Mono-Kanal mit 140 Watt zusammenschalten, etwa für einen grossen Raum oder einen Terrassenlautsprecher.
• Wacht auf, wenn Musik kommt: Die Endstufe schaltet sich bei anliegendem Signal selbst ein, alternativ über 12-Volt-Trigger oder aus der Haussteuerung heraus. In Bereitschaft braucht sie ein halbes Watt.

Der CI 16-60 DSP wird in Schwarz geliefert. Gern beraten wir Sie persönlich und planen die Aufteilung der Zonen gemeinsam mit Ihnen.

Technische Daten

Allgemein

• Hersteller: NAD
• Gerätetyp: Mehrkanal-Endstufe
• Farbe: Schwarz

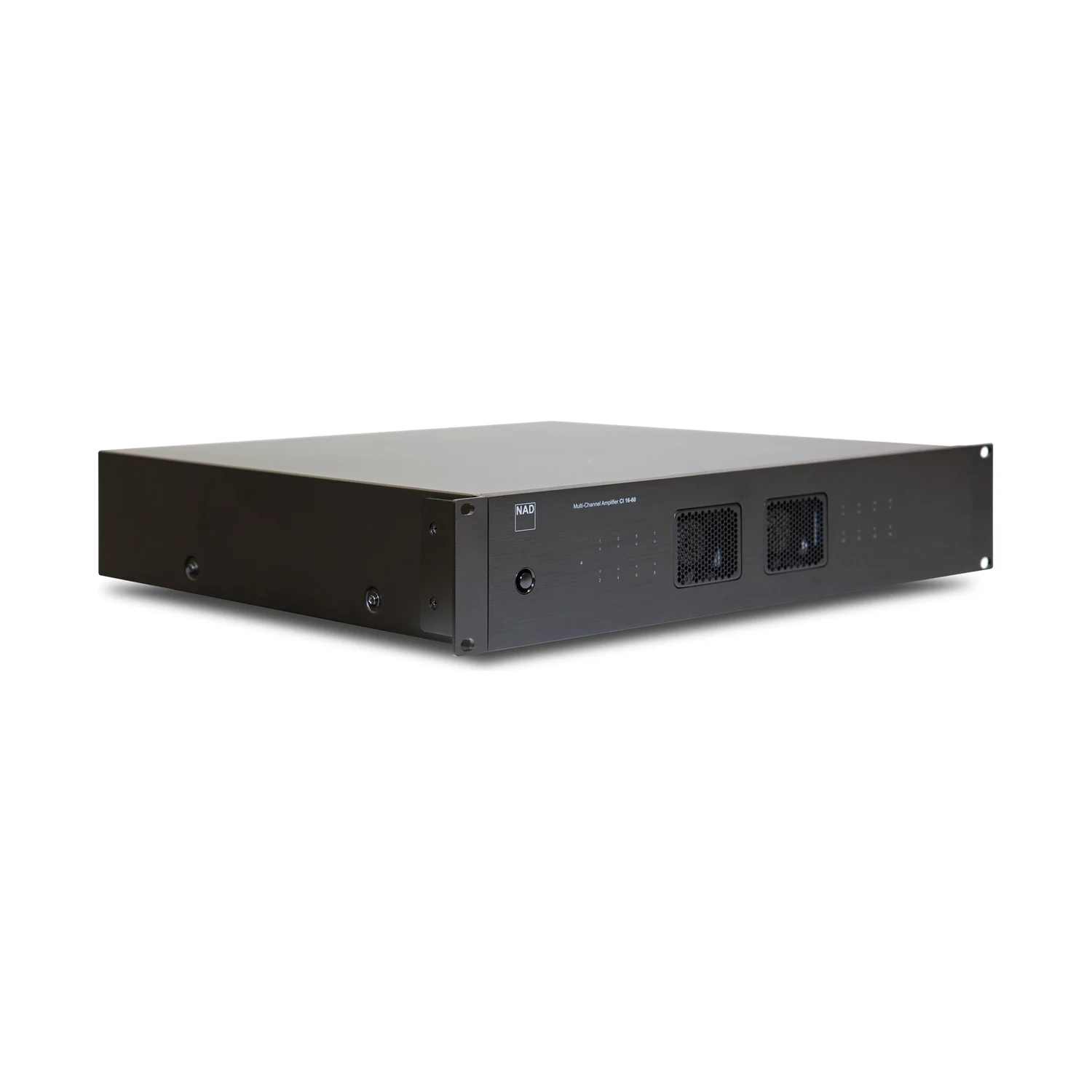

• Ausführung: Rackgerät mit 2 Höheneinheiten, Rackwinkel montiert, Kanalanzeigen auf der Front

Verstärker

• Verstärker-Bauart: Endverstärker
• Kanäle und Zonen: 16 Kanäle, 8 Stereo-Zonen
• Ausgangsleistung: über 60 W an 8 Ohm, über 65 W an 4 Ohm (alle Kanäle ausgesteuert, 1 kHz, 0,05 % Klirrfaktor)
• Ausgangsleistung im Brückenbetrieb: über 140 W an 8 Ohm, je zwei benachbarte Kanäle brückbar
• Verstärkerklasse: HybridDigital UcD (Class D)
• Dynamikleistung: 65 W an 8 Ohm, 125 W an 4 Ohm; im Brückenbetrieb 270 W an 8 Ohm (IHF)
• Klirrfaktor: unter 0,05 % (1 W bis 50 W, an 8 und 4 Ohm, 20 Hz bis 3 kHz)
• Störabstand: über 80 dB (A-bewertet, 500 mV Eingang, bezogen auf 1 W an 8 Ohm)
• Frequenzgang: 20 Hz bis 20 kHz (plus/minus 1 dB)
• Kanaltrennung: über 60 dB (1 kHz)
• Impulsstrom: über 15 A (an 1 Ohm, 1 ms)
• Dämpfungsfaktor: über 110 (an 8 Ohm, 20 Hz bis 1 kHz)
• Eingangsempfindlichkeit: 760 mV für 50 W an 8 Ohm bei maximalem Pegel
• Eingangsimpedanz: 20 kOhm
• Lastimpedanz: 4 Ohm, 8 Ohm

Signalverarbeitung & Steuerung

• Einrichtung: Weboberfläche über das Netzwerk, mit Signalwegen, Pegeln, Zonen sowie Anzeige von Zustand und Temperatur
• Klangbearbeitung: Fünf-Band-Equalizer, Hoch- und Tiefpassfilter je Zone
• Steuerungssysteme: Treiber für Crestron, Control4, ELAN und RTI
• Einschaltung: Signalerkennung ab 3 mV, 12-V-Trigger oder Netzwerkbefehl, dazu Eco-Modus

Anschlüsse

• Eingänge: Cinch (RCA), Ethernet/LAN
• Ausgänge: Cinch (RCA), Lautsprecherklemmen

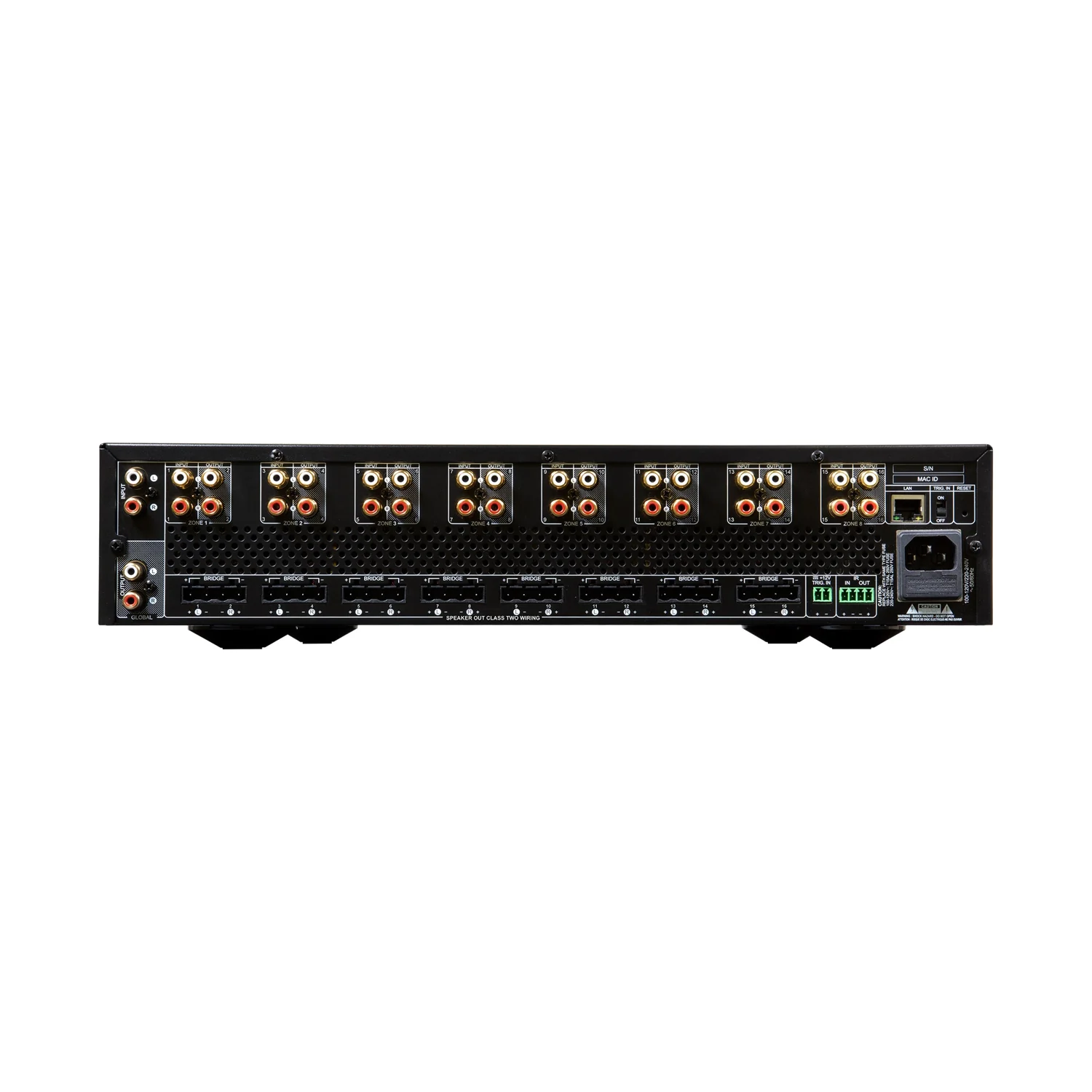

• Besonderheiten: je Zone ein Stereo-Cinch-Eingang mit Durchschleif-Ausgang, dazu ein gemeinsamer Ein- und Ausgang, Netzwerkanschluss für Steuerung und Einrichtung, 12-V-Trigger-Eingang, Infrarot Ein und Aus, Lautsprecheranschluss über Phoenix-Steckklemmen

Stromversorgung & Masse

• Stromversorgung: Netzbetrieb
• Netzspannung: 100 bis 240 V, abnehmbares Netzkabel
• Leistungsaufnahme Bereitschaft: 0,5 W, mit aktivem Netzwerk-Standby 3 W
• Kühlung: temperaturgeregelte Lüfter, Luftstrom von vorn nach hinten
• Masse (B x H x T): 483 x 100 x 435 mm (2 Höheneinheiten)
• Gewicht: 10,3 kg

Lieferumfang

• Im Lieferumfang: Endstufe, Netzkabel, Rackwinkel, Phoenix-Lautsprecherstecker, Bedienungsanleitung
