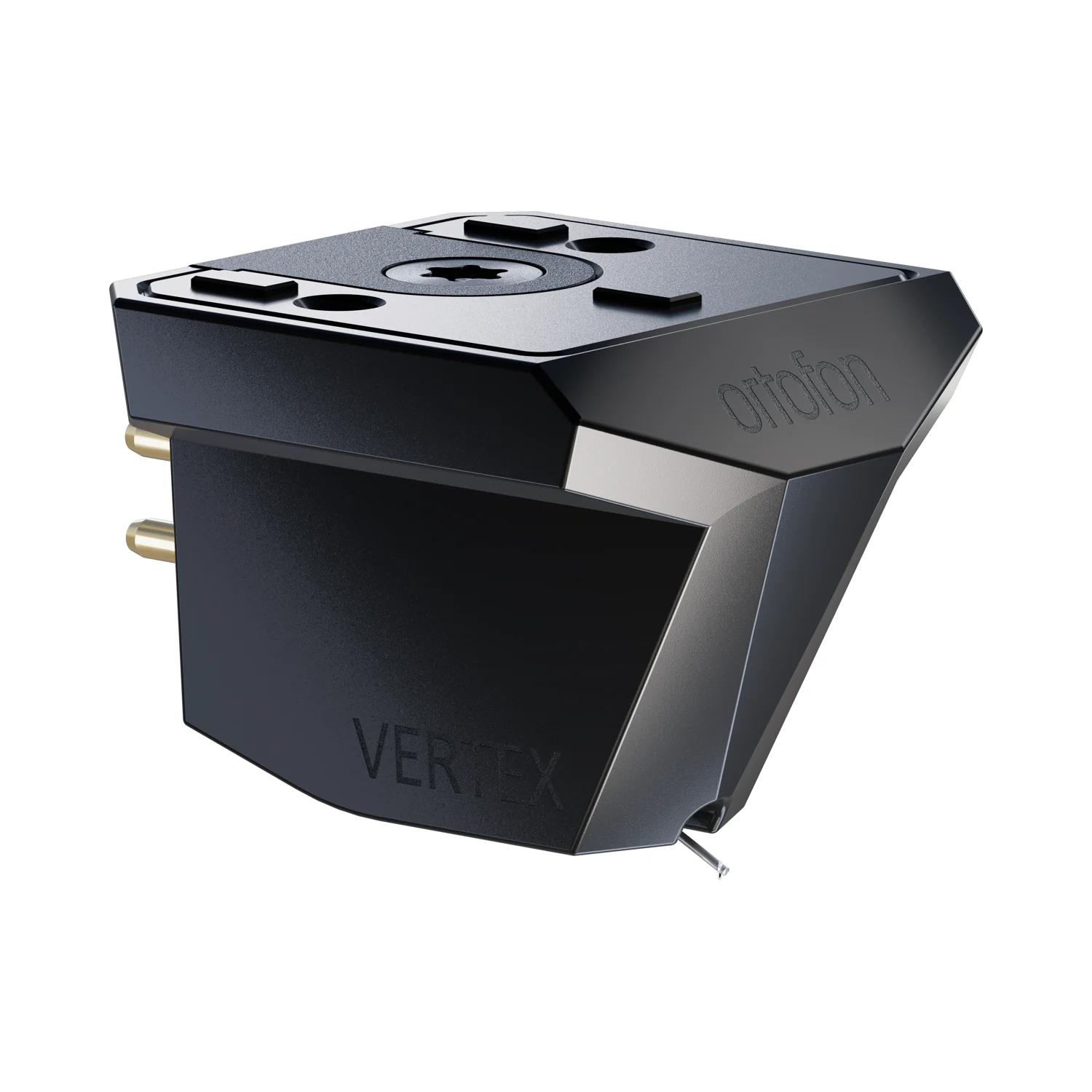

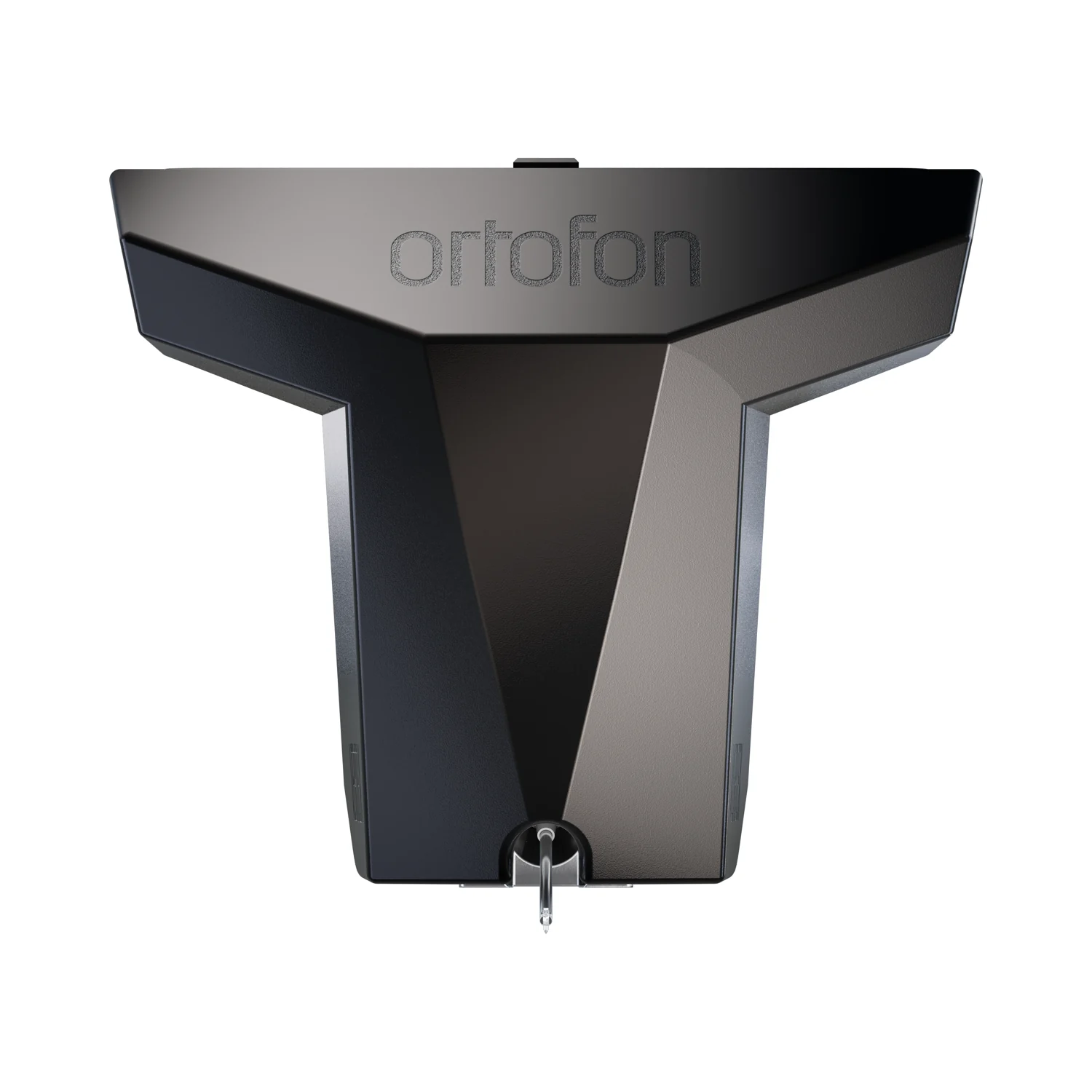

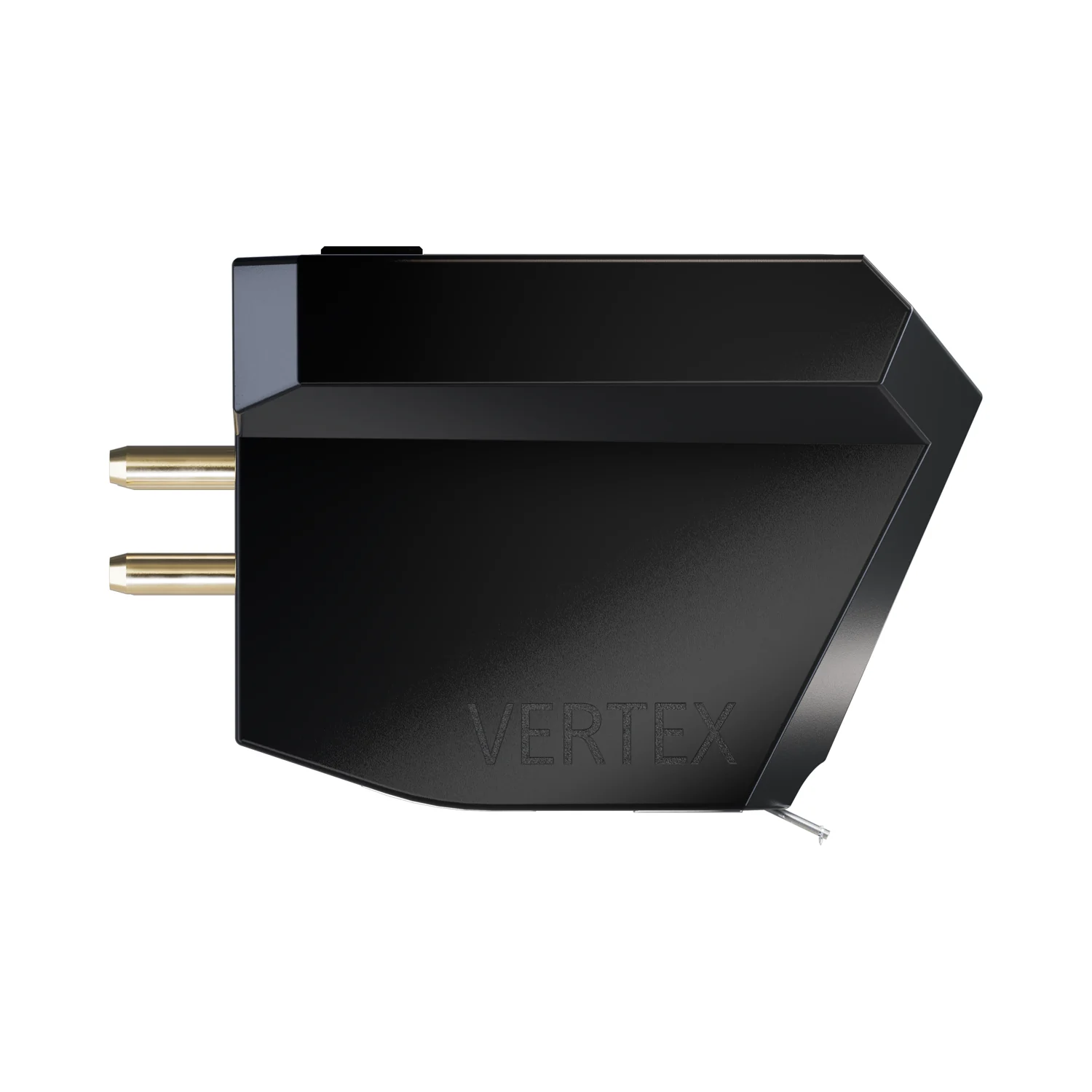

Ortofon MC Vertex

Beschreibung

Das MC Vertex ist der aufwendigste Tonabnehmer, den Ortofon bisher gebaut hat. Sein Kernstück ist ein neu entwickelter Diamant mit einer Linienkontakt-Geometrie, die Ortofon Vertex-Diamant nennt: ein Abtastradius von 4 Mikrometern trifft auf einen ungewöhnlich grossen Kontaktradius von 110 Mikrometern. Dadurch liegt die Nadel auf einer sehr grossen Fläche an der Rillenwand an und verteilt die Kraft besser, während sie zugleich feinste Modulationen ausliest. Der Stein sitzt in einem Nadelträger aus massivem, laserpoliertem Diamant, eingesetzt in eine per Laser gefertigte Mikrobohrung.

• Neu entwickelter Vertex-Diamant: 4 Mikrometer Abtastradius bei 110 Mikrometern Kontaktradius. Die Nadel taucht fein ein und liegt trotzdem grossflächig an, das senkt den Druck auf die Rille.
• Diamant im Diamant: der Stein wird in eine lasergefertigte Mikrobohrung im Diamant-Nadelträger gesetzt. Härter und spielfreier lässt sich die Verbindung nicht ausführen.
• Sauberste Kanaltrennung im Programm: mit 30 Dezibel bei 1 Kilohertz trennt kein anderes Ortofon-System links und rechts so deutlich. Instrumente stehen exakt geortet und ohne Übersprechen nebeneinander.
• Titangehäuse mit DLC-Beschichtung: der im Laserschmelzverfahren aufgebaute Titankörper hat einen gezielt eingebauten Hohlraum zur Dämpfung, die DLC-Schicht macht die Oberfläche hart und dunkel.
• Nichtmagnetischer Anker: die Spulen sitzen auf einem nichtmagnetischen Träger. Der Anker beeinflusst das Magnetfeld dadurch nicht, was die Signalerzeugung stabil hält.

Das MC Vertex hat eine niedrige Nadelnachgiebigkeit von 9 Mikrometer je Millinewton und gehört an einen schweren, sehr stabilen Tonarm. Es braucht einen Phono-Eingang für MC-Systeme oder einen passenden Übertrager, die Nadel ist bauartbedingt nicht wechselbar. Gern beraten wir Sie persönlich zur Kombination mit Ihrem Laufwerk.

Technische Daten

Allgemein

• Hersteller: Ortofon
• Gerätetyp: Tonabnehmer
• Tonabnehmer-Typ: MC
• Farbe: Schwarz
• Gehäusematerial: Titan im SLM-Verfahren mit DLC-Beschichtung
• Gehäusefarbe: Schwarz
• Serie: Ortofon Exclusives

Abtastung

• Nadelschliff: Vertex-Diamant (Linienkontakt)
• Nadelträger: massiver Diamant, laserpoliert
• Verrundungsradius: r/R 4/110 µm
• Empfohlene Auflagekraft: 2,5 g (25 mN)
• Nadelnachgiebigkeit: 9 µm/mN (dynamisch, lateral)
• Vertikaler Abtastwinkel: 23 Grad
• Dämpfung: Wide Range Damping (WRD) mit Platinscheibe zwischen zwei Gummidämpfern
• Nadelwechsel: nicht möglich (Moving-Coil-Bauart), Ortofon bietet einen Austauschservice an

Elektrische Werte

• Ausgangsspannung: 0,3 mV bei 1 kHz, 5 cm/s
• Übertragungsbereich: 20 Hz bis 20 kHz (+/- 1 dB)
• Kanaltrennung: 30 dB bei 1 kHz
• Kanalgleichheit: 0,1 dB bei 1 kHz
• Spulendraht: hochreines Silber
• Innenwiderstand: 19 Ohm
• Empfohlene Lastimpedanz: über 100 Ohm (Phono-Eingang MC)

Masse & Gewicht

• Gewicht: 15 g
• Befestigung: 1/2 Zoll (Standard-Headshell-Bohrung)

Lieferumfang

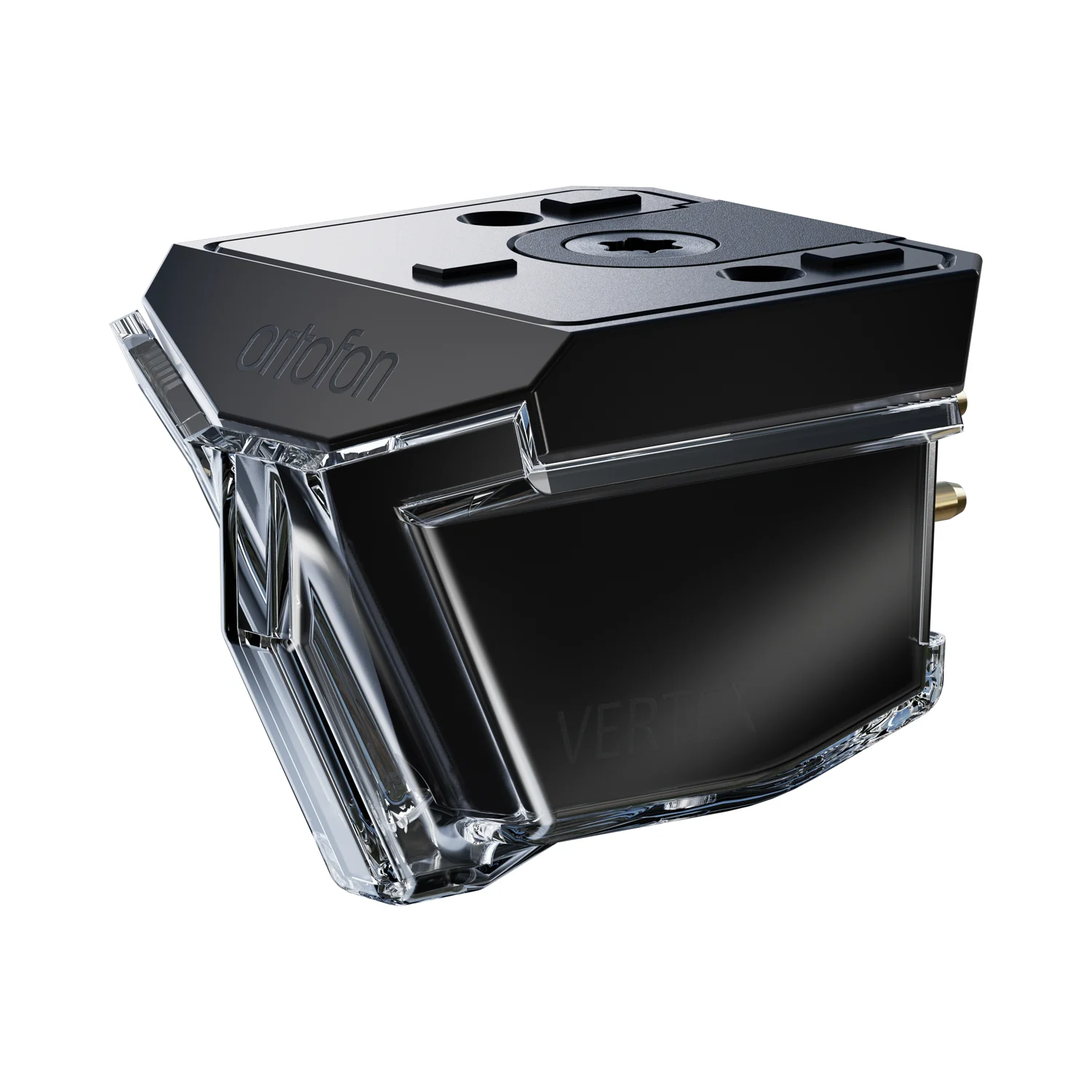

• Lieferumfang: Tonabnehmer MC Vertex mit Nadelschutz, Montageschrauben
