Ortofon ST-7

Beschreibung

Ein Moving-Coil-Tonabnehmer gibt nur einen Bruchteil der Spannung ab, die ein Moving-Magnet-System liefert. Ein gewöhnlicher Phono-Eingang für MM-Systeme kann damit nichts anfangen, es bliebe zu leise und zu rauschig. Der ST-7 schaltet sich zwischen Plattenspieler und Phono-Eingang und hebt das Signal um 24 Dezibel an, ohne Strom und ohne eigene Verstärkerschaltung, allein über zwei getrennte Übertrager, einen je Kanal. Beide Kanäle sind einzeln in Permalloy abgeschirmt, deshalb bleibt die Abbildung sauber getrennt und Störfelder aus der Umgebung kommen nicht durch.

• Passt zu vielen MC-Systemen: ausgelegt auf Tonabnehmer mit 2 bis 60 Ohm Innenwiderstand, darunter die Ortofon MC Quintet-Serie sowie die Modelle SPU Classic und SPU #1.
• Dual-Mono-Aufbau: linker und rechter Kanal sind getrennt abgeschirmt, das schärft die Ortung der Instrumente und hält Brummeinstreuungen draussen.
• Sandwich-Wicklung: diese Wickelart bringt die Höhen deutlich weiter hinauf, der Klang bleibt bis in die obersten Lagen offen.
• Ohne Strom, ohne Rauschen: ein Übertrager arbeitet rein passiv, es gibt kein Netzteil, das brummen, und keine Schaltung, die rauschen könnte.
• Solides Gehäuse auf vier Gummifüssen: das massive Metallgehäuse und die Entkopplung halten Vibrationen vom empfindlichen Übertrager fern.

Ob ein Übertrager zu Ihrem Tonabnehmer passt, hängt an dessen Innenwiderstand und Ausgangsspannung. Gern beraten wir Sie persönlich zur richtigen Kombination.

Technische Daten

Allgemein

• Hersteller: Ortofon
• Farbe: Schwarz
• Gerätetyp: Übertrager
• Tonabnehmer-Typ: MC
• Bauart: passiver Übertrager im Dual-Mono-Aufbau, beide Kanäle einzeln in Permalloy abgeschirmt
• Wicklung: Sandwich-Wicklung

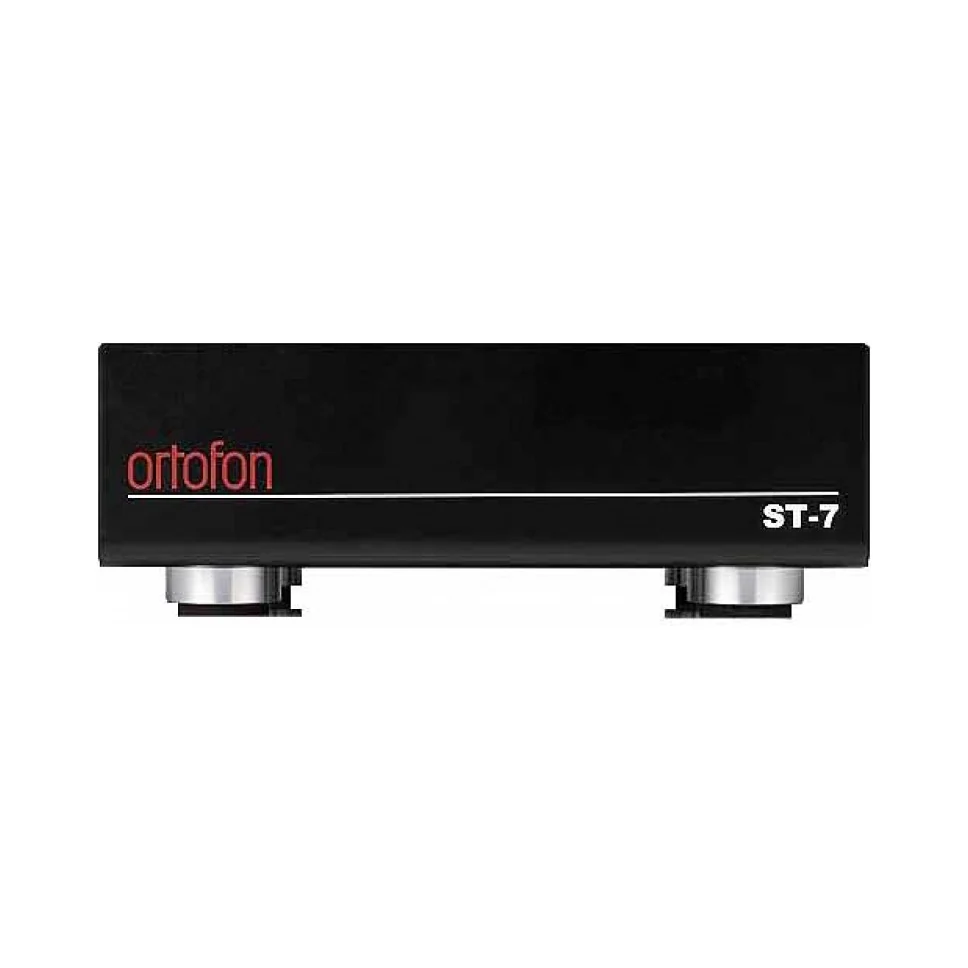

• Gehäuse: massives Metallgehäuse auf vier Gummifüssen
• Empfohlen für: Ortofon MC Quintet-Serie, SPU Classic und SPU #1 sowie weitere MC-Tonabnehmer im passenden Impedanzbereich

Übertragung

• Verstärkung: 24 dB (an 47 kOhm, bei 1 kHz)
• Empfohlener Tonabnehmer-Innenwiderstand: 2 bis 60 Ohm
• Frequenzgang: 15 Hz bis 45 kHz (+0 / -2,5 dB)
• Abschlussimpedanz: über 47 kOhm (üblicher MM-Phonoeingang)
• Kanalgleichheit: unter 0,5 dB
• Kanaltrennung: 70 dB bei 1 kHz

Anschlüsse

• Eingänge: Cinch (RCA), Erdungsklemme
• Ausgänge: Cinch (RCA)

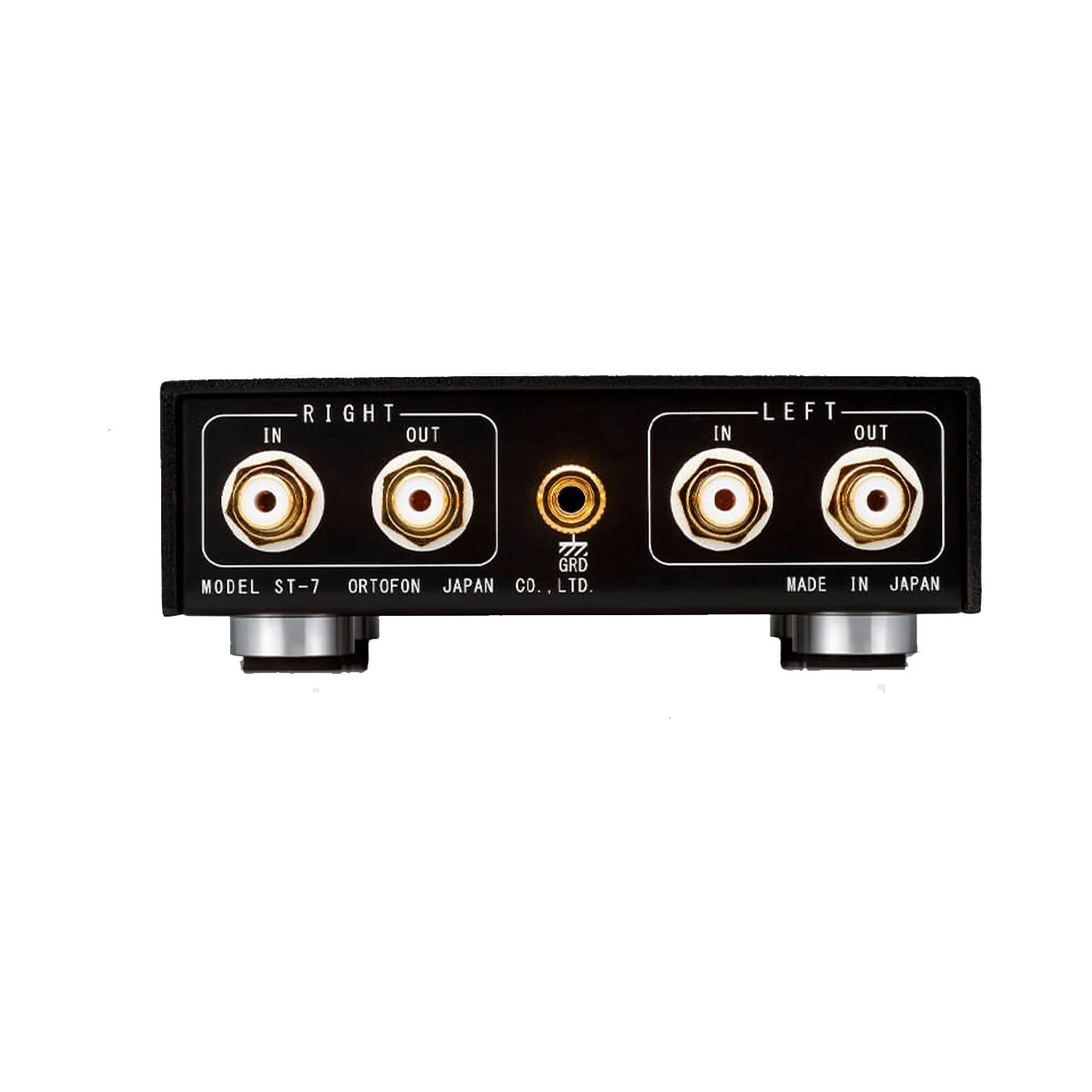

• Anschlussfeld: Cinch-Eingang links und rechts, Cinch-Ausgang links und rechts, Erdungsklemme

Masse & Gewicht

• Masse (B x H x T): 122 x 43,5 x 102 mm, mit Anschlüssen 113 mm tief
• Gewicht: 790 g

Lieferumfang

• Lieferumfang: Übertrager ST-7, Bedienungsanleitung
