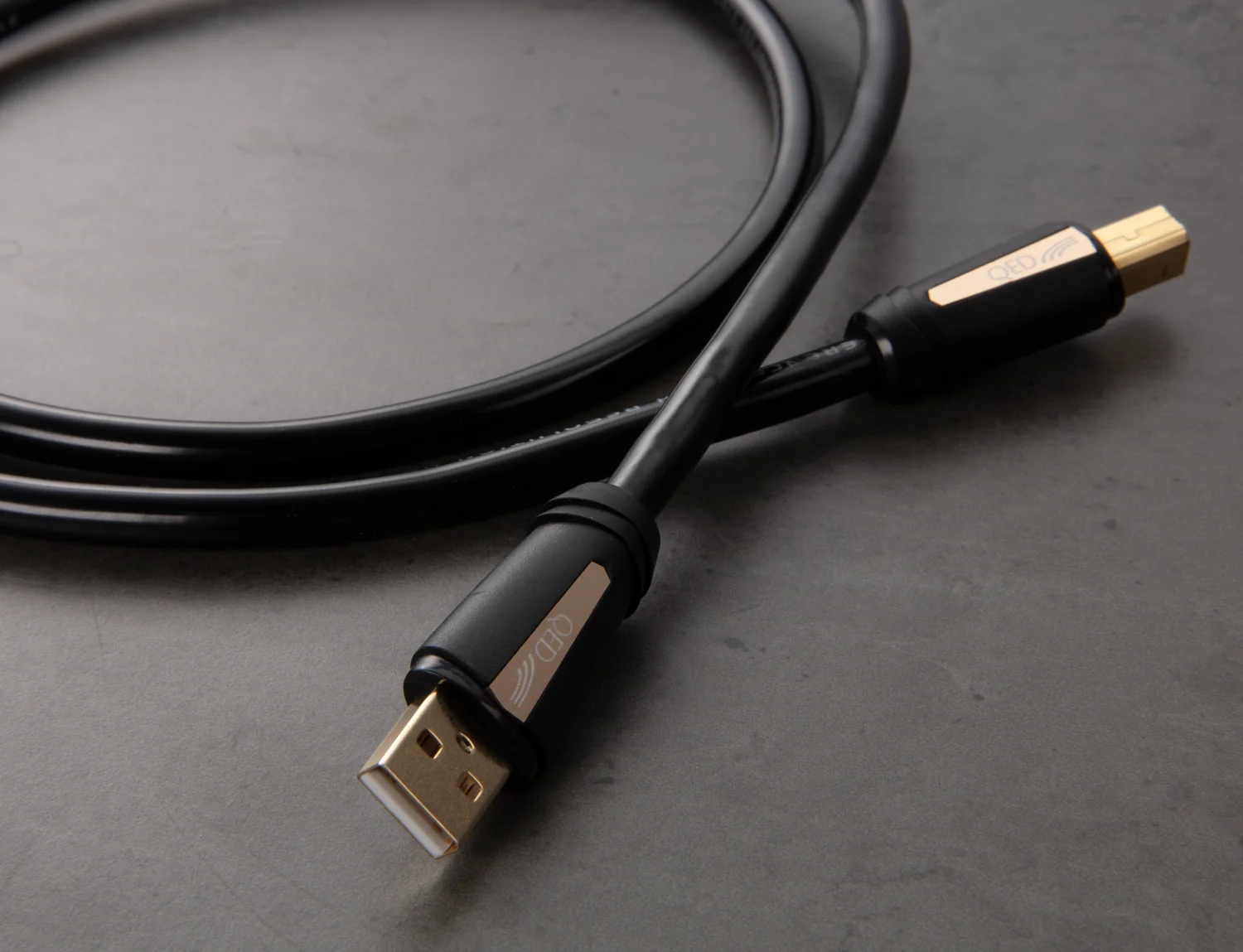

QED Reference High Resolution USB, Stecker Typ A und Typ B in der Nahaufnahme

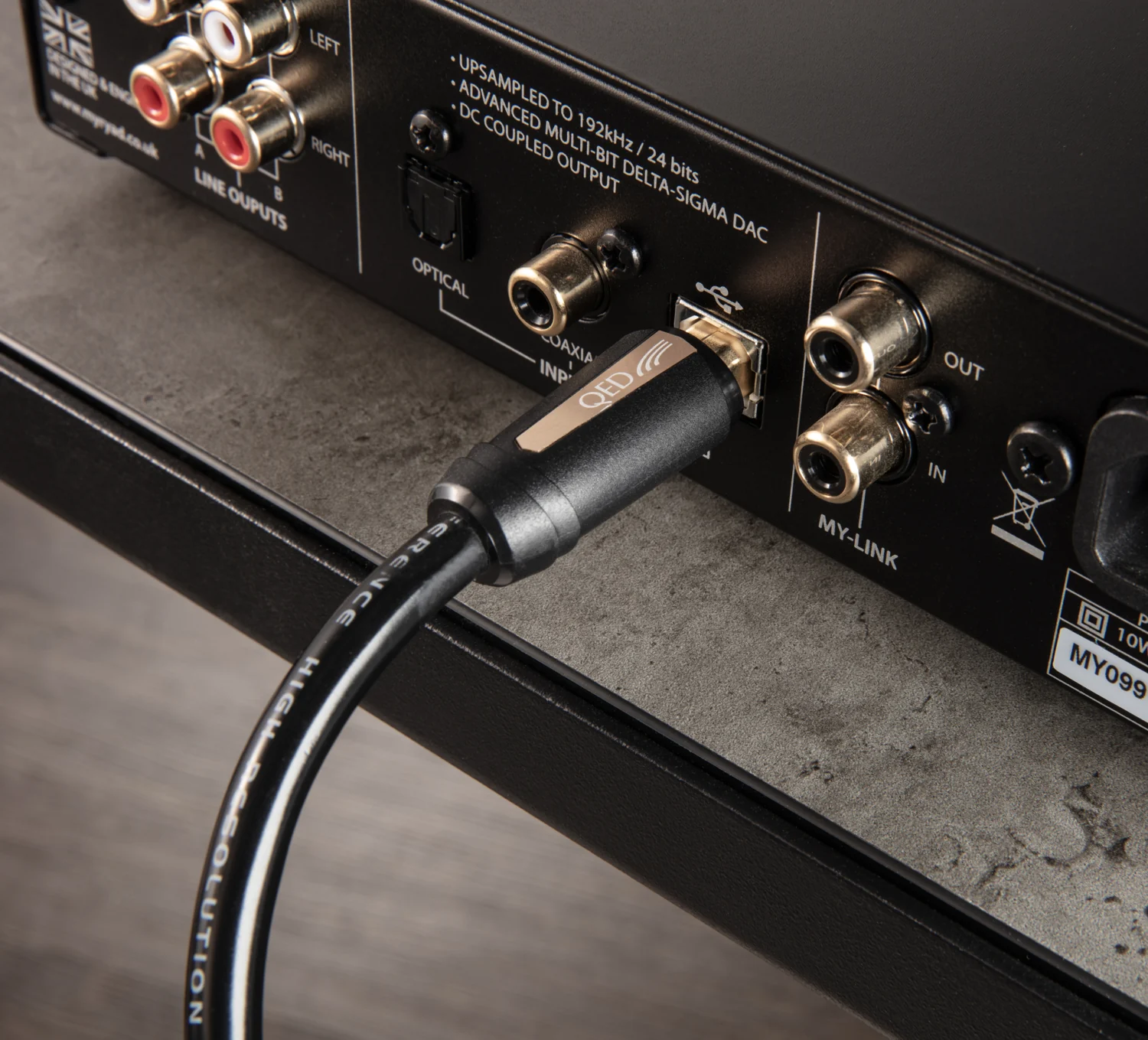

QED Reference High Resolution USB am USB-Eingang eines D/A-Wandlers

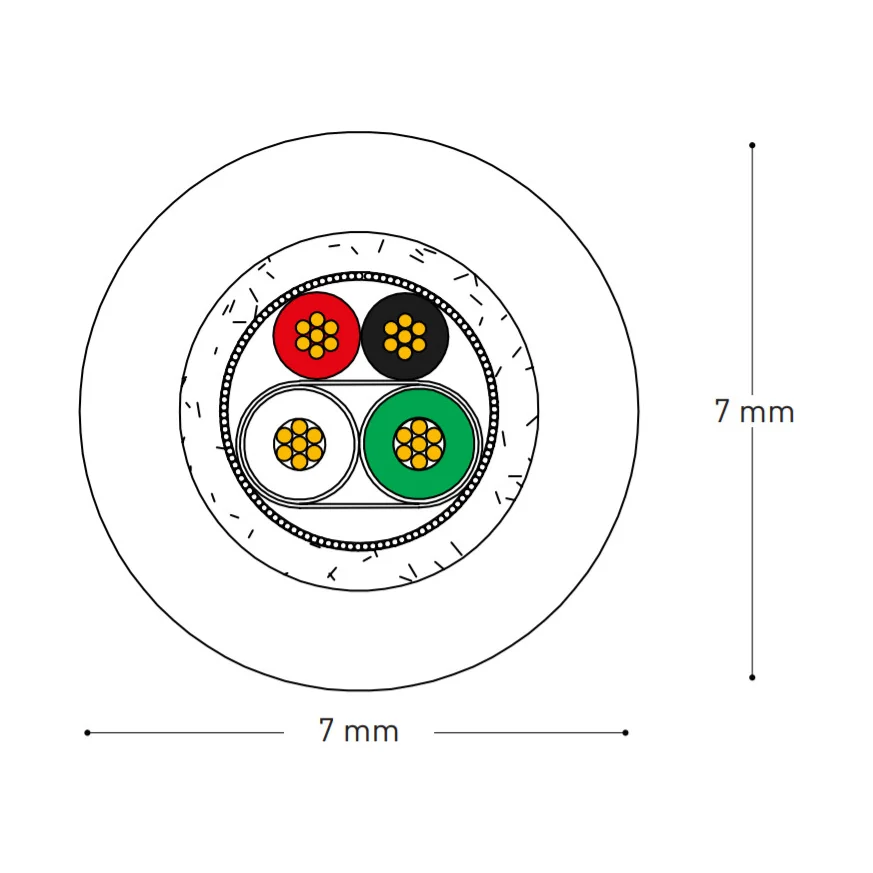

QED Reference High Resolution USB, Querschnitt durch den Kabelaufbau

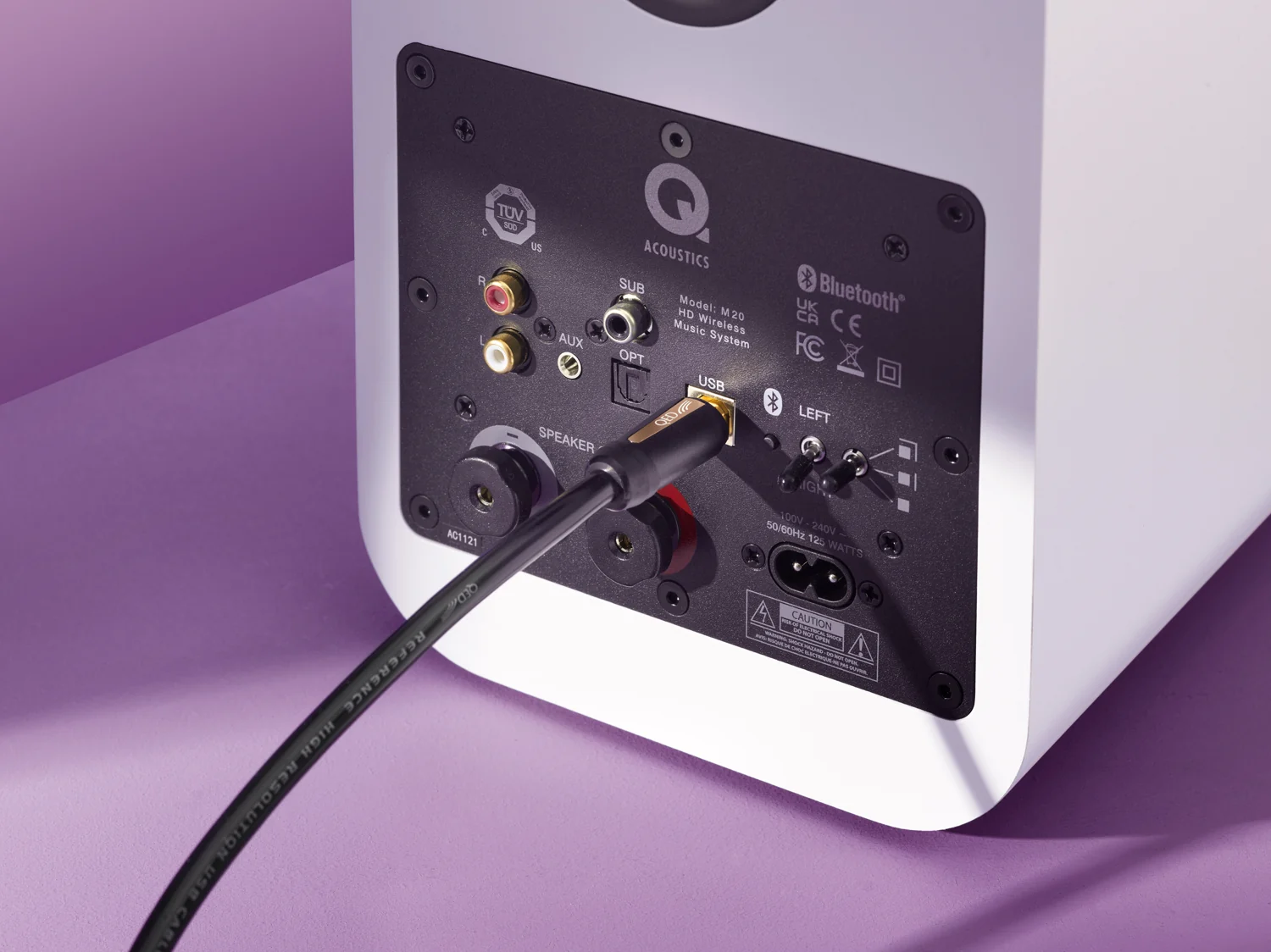

QED Reference High Resolution USB am USB-Eingang eines Aktivlautsprechers

QED Reference High Resolution USB

ab CHF 129.00

USB-Kabel mit flachem Stecker vom Typ A auf den quadratischen Typ B. Es führt die Musik vom Computer, Notebook oder Musikserver zum D/A-Wandler, der aus den Daten wieder Töne macht. Doppelte Schirmung und ein eingearbeiteter Ferritmantel halten Störungen fern: QED misst daran halb so viel Zeitfehler wie an einem Kabel ohne diesen Mantel.

Bitte wählen Sie zuerst eine Ausführung.
  • Kostenloser Versand in der ganzen Schweiz
  • Abholung in der Filiale möglich

Fragen zum Produkt?

Wir beraten Sie gerne persönlich.

061 701 99 55Frage stellen

Beschreibung

Das QED Reference High Resolution USB ist das Spitzenmodell der USB-Kabel von QED. Der flache Stecker vom Typ A kommt in den Computer, den Musikserver oder den Streamer, der quadratische Typ B in den D/A-Wandler oder den Kopfhörerverstärker. In einem USB-Kabel liegen Datenadern und Stromadern dicht beieinander, und genau daraus entsteht ein Teil der Störungen. QED führt die Datenadern deshalb in einem eigenen, doppelten Schirm aus Aluminium-Mylar-Folie und Schirmgeflecht und legt darüber einen Innenmantel, in den Ferrit eingearbeitet ist.

  • Datenleitung mit festem Wellenwiderstand: ein verdrilltes Paar aus 24-AWG-Kupfer, gehalten auf 90 Ohm plus/minus 5 Prozent. Das ist enger gefasst, als die USB-2.0-Norm verlangt.
  • Clean Path Audio: die Datenadern stecken in einem eigenen, doppelten Schirm und liegen damit elektrisch getrennt von den Adern, die Strom führen.
  • Ferritmantel: Zink-Mangan-Ferrit ist gleichmässig im Innenmantel verteilt und nimmt hochfrequente Störungen auf, die von aussen und von innen kommen.
  • Gemessen statt behauptet: am Augendiagramm zeigt das Kabel halb so viel Jitter wie ein vergleichbares ohne diesen Ferritmantel.
  • Hochauflösend: überträgt mit 480 Mbit/s und trägt damit auch Dateien bis DSD512.

Erhältlich in 0,6 m, 1,0 m, 2,0 m und 3,0 m. Gern beraten wir Sie, welche Länge und welche Steckerkombination zu Ihren Geräten passt.

Technische Daten

Allgemein

  • Hersteller: QED
  • Gerätetyp: Zubehör
  • Farbe: Schwarz
  • Längen: 0,6 m, 1,0 m, 2,0 m, 3,0 m
  • Bauart: USB-Audiokabel
  • Anschlüsse: USB-A-Stecker auf USB-B-Stecker
  • Aussendurchmesser: 7 mm

Aufbau

  • Leiter: verdrilltes Paar, 24 AWG, 99,999 % sauerstofffreies Kupfer
  • Dielektrikum: geschäumtes Polyethylen
  • Schirmung: doppelt: Aluminium-Mylar-Folie und Schirmgeflecht an Masse
  • Ferritmantel: Zink-Mangan-Ferrit, schwimmend im Innenmantel

Messwerte

  • Wellenwiderstand: 90 Ohm plus/minus 5 %
  • Dämpfung Signalpaar: unter -0,11 dB/m bei 480 MHz
  • Laufzeit: maximal 26 ns
  • Laufzeitunterschied: maximal 68 ps
  • Jitter: unter 76 ps Spitze-Spitze (5-m-Kabel, 480 Mb/s, 440 mV eff)

Übertragung

  • Maximale Datenrate: 480 Mb/s
  • Hochauflösende Daten: bis DSD512

Lieferumfang

  • Lieferumfang: ein USB-Kabel
Artikelnummer: n. a.

Zusätzliche Information

Länge

0,6 m, 1,0 m, 2,0 m, 3,0 m
