Quad 303

Beschreibung

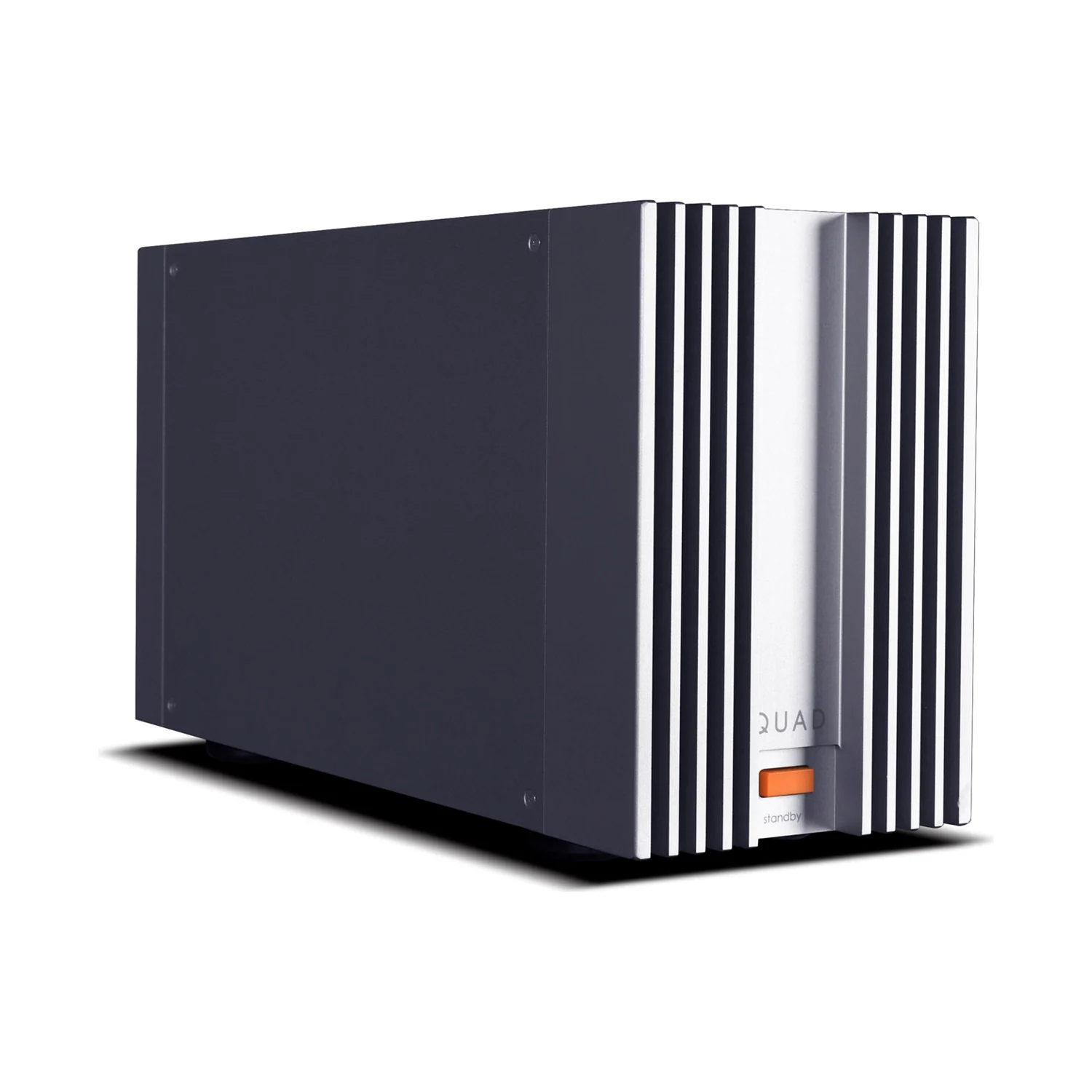

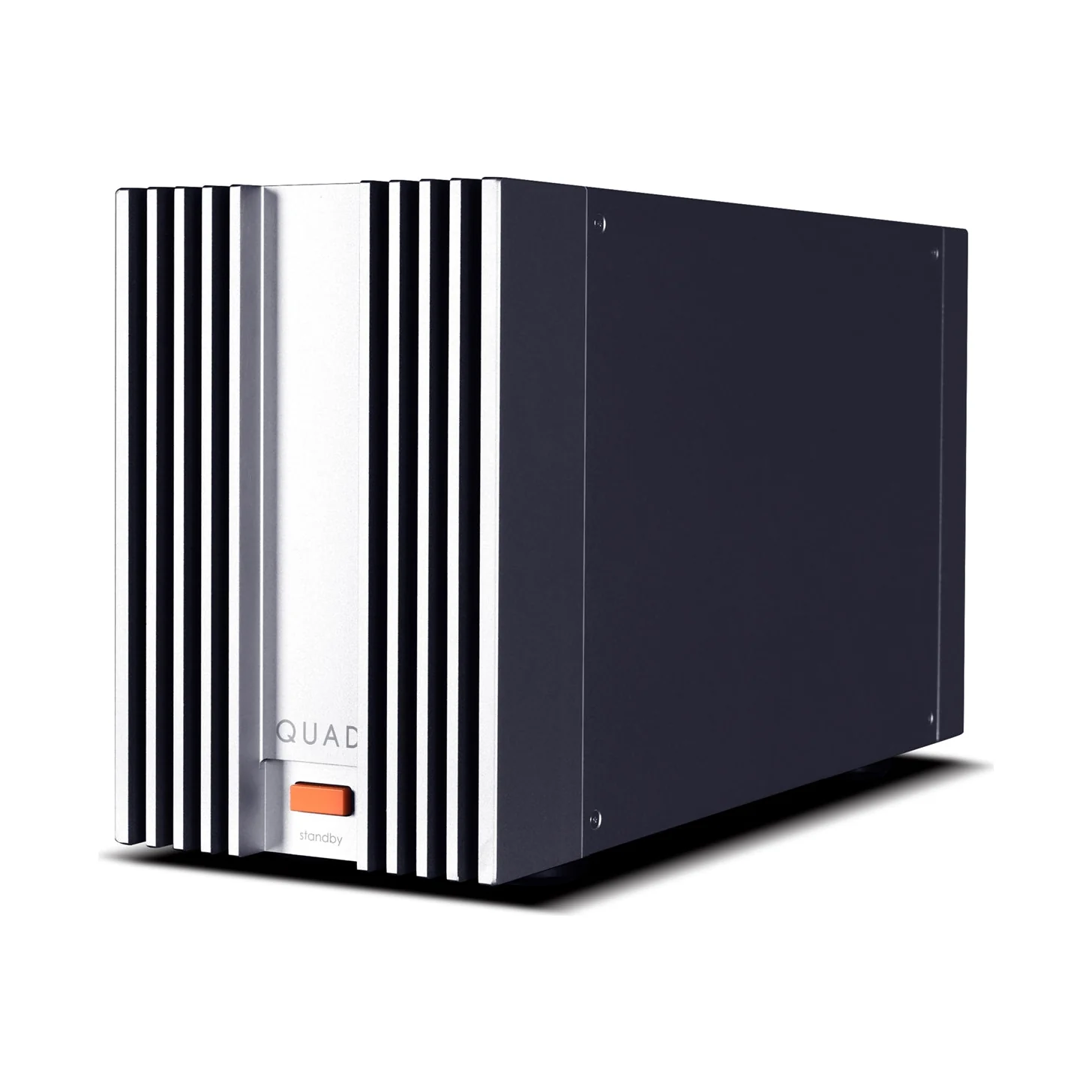

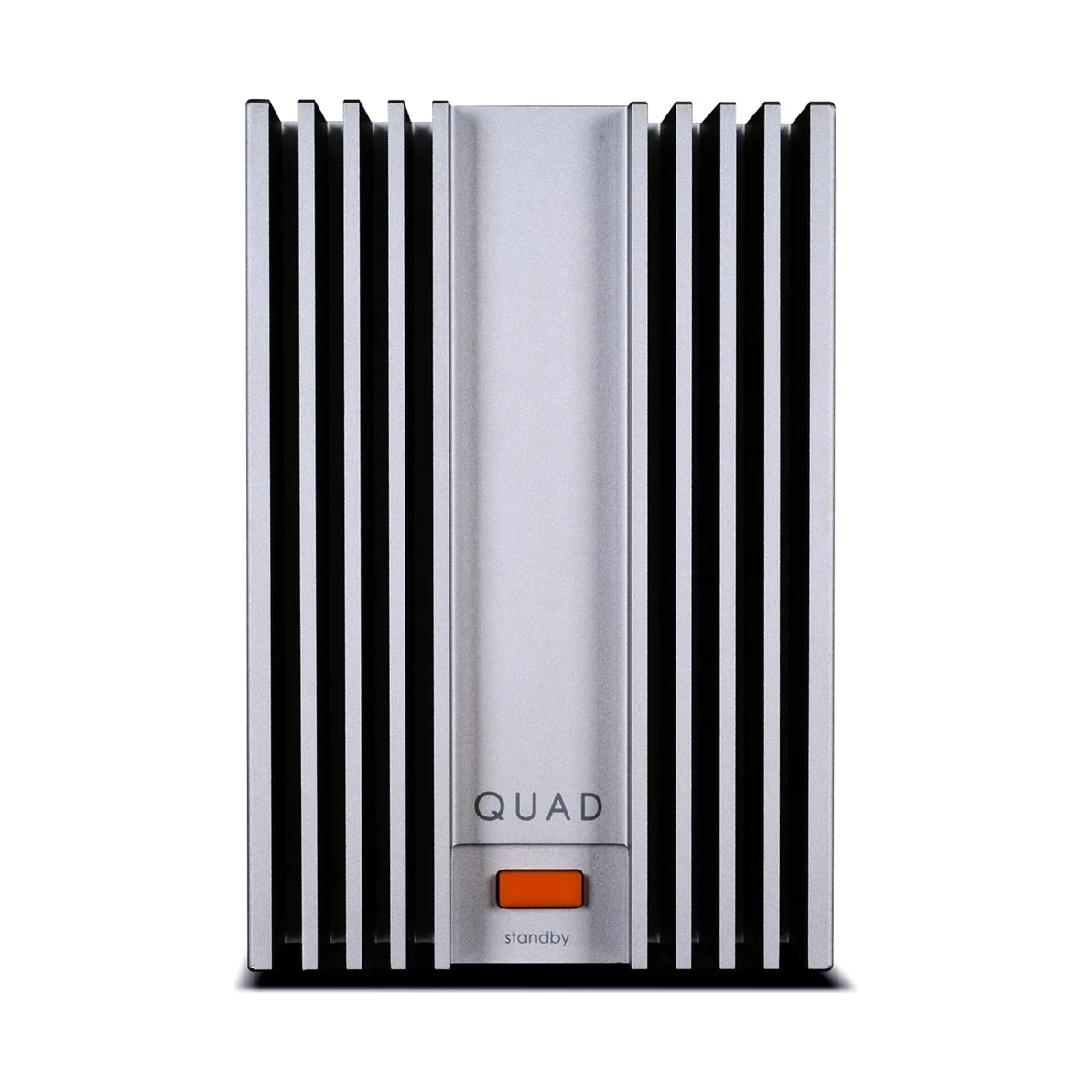

Der Quad 303 ist die Endstufe zum Vorverstärker Quad 33 und übernimmt die aufrechte Bauform des Originals mit seinen markanten Kühlrippen. Eine Class-AB-Schaltung mit der Triple-Ausgangsstufe von Quad und einem eigens gefertigten 200-VA-Ringkerntransformator liefert 2 x 50 Watt an 8 Ohm. Wer mehr Reserve braucht, schaltet auf Brückenbetrieb und stellt ein zweites Gerät daneben. Line- und XLR-Eingang stehen beide zur Verfügung.

• Brückenbetrieb: macht aus zwei Geräten ein Mono-Paar mit je 140 Watt an 8 Ohm.
• Ringkerntransformator: mit 200 VA, eigens für diese Endstufe gewickelt.
• Aufrechte Bauform: braucht nur 12 cm Stellfläche in der Breite und passt neben den Quad 33.
• Symmetrischer Eingang: ein XLR-Eingang für störarme Verbindungen zur Vorstufe.
• Trigger-Verbindung: schaltet das Gerät zusammen mit der Vorstufe ein und aus.

Der Quad 303 kommt im klassischen Quad-Grau. Gern beraten wir Sie persönlich.

Technische Daten

Allgemein

• Hersteller: Quad
• Farbe: Grau
• Gerätetyp: Stereo-Endstufe
• Ausführung: Classic QUAD Grey

Verstärker

• Ausgangsleistung Stereo: 2 x 50 W an 8 Ohm, 2 x 70 W an 4 Ohm (THD < 1 %)
• Ausgangsleistung Brücke: 140 W an 8 Ohm, 170 W an 4 Ohm (THD < 1 %)
• Verstärkerklasse: Class AB mit Quad-Triple-Ausgangsstufe
• Netzteil: Ringkerntransformator 200 VA, Sonderanfertigung
• Verstärkung: +29 dB
• Klirrfaktor (THD): < 0,002 % (1 kHz)
• Frequenzgang: 20 Hz bis 20 kHz (+/- 0,3 dB)
• Störabstand: > 108 dB (A-bewertet)
• Eingangsempfindlichkeit: 700 mV (Hochpegel), 1,5 V (XLR)
• Eingangsimpedanz: 15 kOhm (Hochpegel), 22 kOhm (XLR)
• Max. Ausgangsstrom: 10 A

Anschlüsse

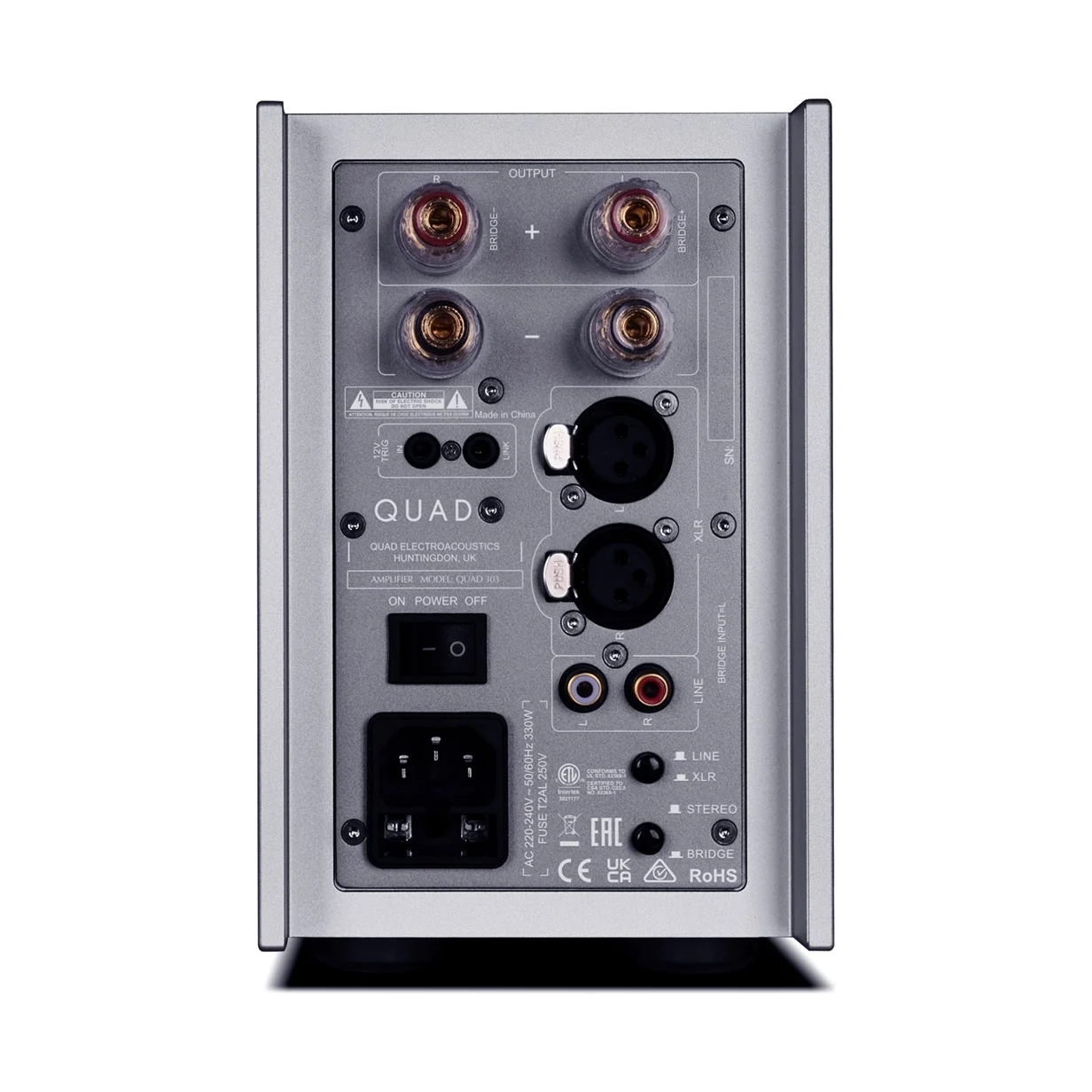

• Eingänge: Cinch (RCA), XLR symmetrisch
• Ausgänge: Lautsprecherklemmen
• Weitere Anschlüsse: 12-V-Trigger-Ausgang zum Durchschleifen

Stromversorgung & Masse

• Stromversorgung: Netzbetrieb
• Netzspannung: 220 bis 240 V, 50/60 Hz
• Standby-Leistungsaufnahme: < 0,5 W
• Masse (B x H x T): 120 x 176 x 325 mm
• Gewicht: 8,4 kg

Lieferumfang

• Lieferumfang: Netzkabel, Bedienungsanleitung
