TEAC AX-505

Beschreibung

Der AX-505 bringt ausgewachsene Verstärkerleistung auf eine Stellfläche im A4-Format. Er liefert 115 Watt pro Kanal an 4 Ohm und treibt damit auch grössere Standlautsprecher an. Die Endstufe arbeitet so effizient, dass sie ohne Lüfter auskommt und im Betrieb völlig lautlos bleibt. Neben drei Cinch-Eingängen gibt es einen symmetrischen XLR-Eingang für hochwertige Wandler und Laufwerke.

• Kraft auf kleinem Grundriss: Das Gerät ist 29 Zentimeter breit und spielt trotzdem an anspruchsvollen Lautsprechern.
• Lautlos im Betrieb: Die Kühlung kommt ohne Lüfter aus. In leisen Passagen hören Sie nur die Musik.
• Symmetrischer Eingang: Über XLR schliessen Sie Wandler und Player störungsarm an, auch über längere Kabel.
• Eigener Kopfhörerverstärker: Die vierpolige Buchse führt die Masse für links und rechts getrennt. Das trennt die beiden Kanäle sauberer voneinander.

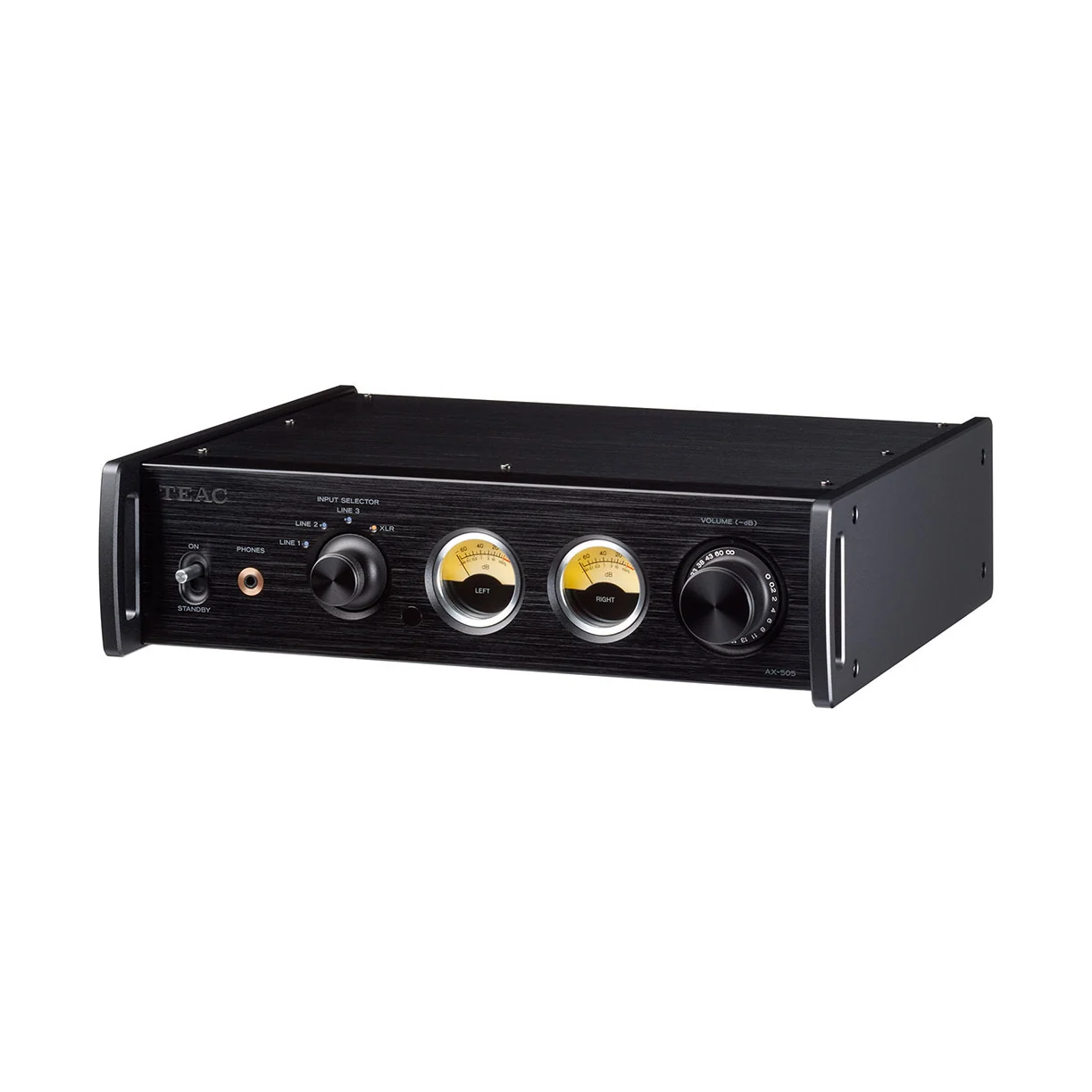

• Zeigerinstrumente mit Dimmer: Zwei beleuchtete Pegelanzeigen folgen der Musik. Die Helligkeit stellen Sie in vier Stufen ein, bis hin zu ganz aus.

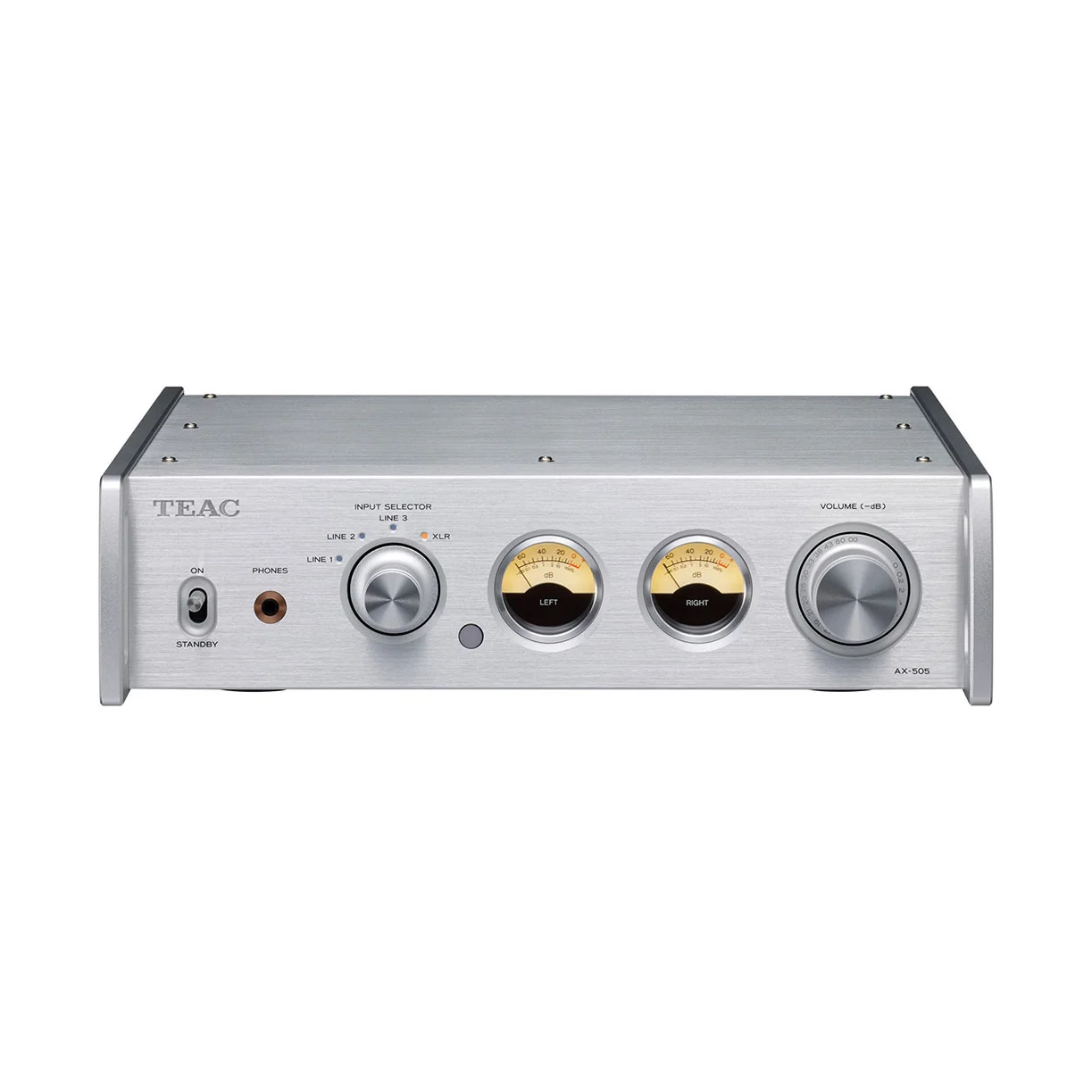

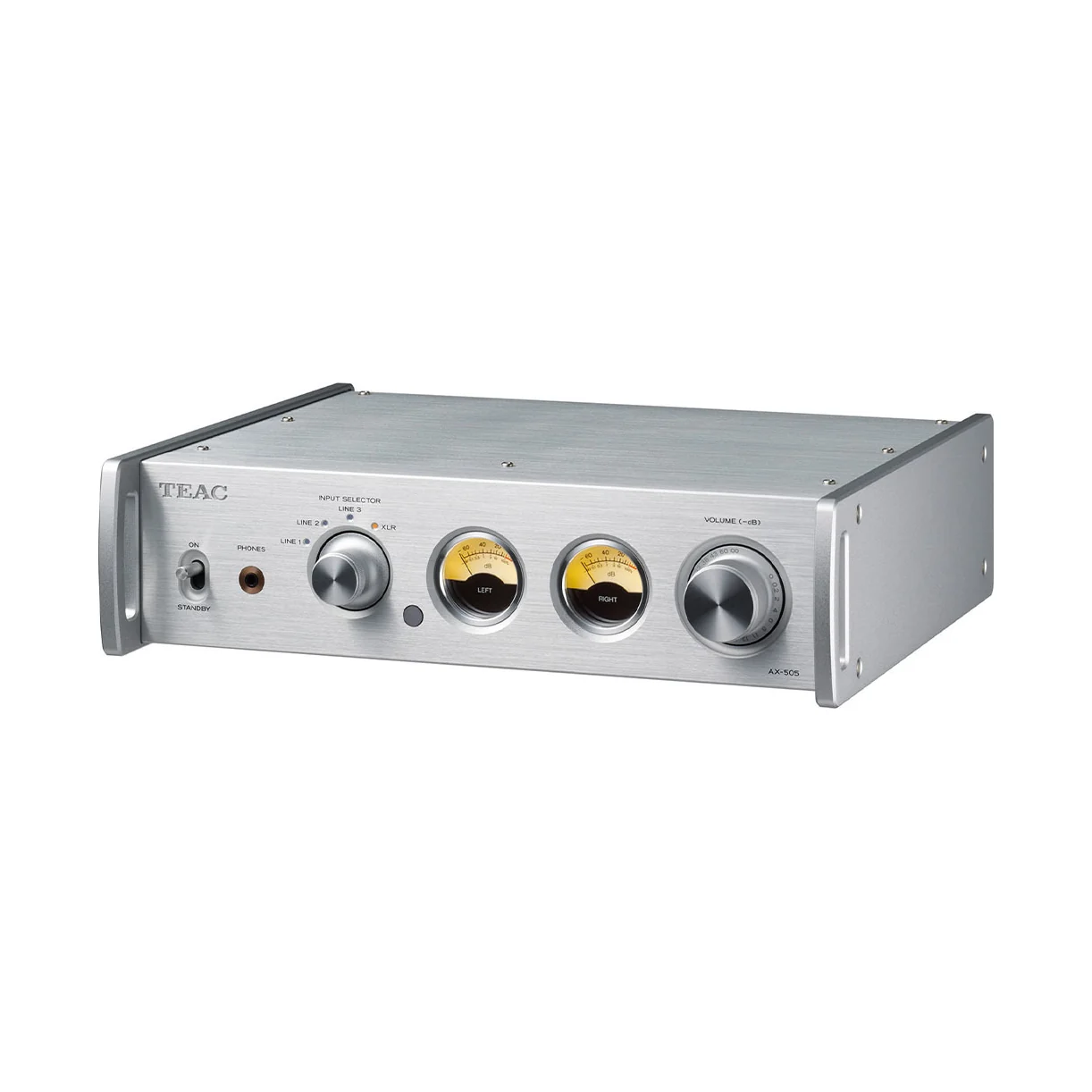

Erhältlich in Schwarz und Silber. Gern beraten wir Sie persönlich zur passenden Kombination aus Lautsprechern und Quellen.

Technische Daten

Allgemein

• Hersteller: TEAC
• Farbe: Schwarz, Silber
• Gerätetyp: Vollverstärker
• Bauart: Vollverstärker
• Anzeige: Zwei beleuchtete Zeigerinstrumente als Pegelanzeige, Helligkeit in vier Stufen dimmbar
• Gehäuse: Vollmetallgehäuse, Front, Deckel und Seitenteile fest mit dem Stahlchassis verbunden
• Kühlung: Passiv, ohne Lüfter
• Bedienung: Drehregler und Kippschalter am Gerät, Fernbedienung RC-1332
• Stromsparfunktion: Automatische Abschaltung nach längerer Zeit ohne Signal

Verstärker

• Ausgangsleistung: 115 W + 115 W an 4 Ohm; 70 W + 70 W an 8 Ohm (je 1 kHz, 0,8 % Klirrfaktor)
• Endstufe: Ncore-Schaltverstärkermodul von Hypex, von TEAC abgestimmt
• Zulässige Lautsprecher-Impedanz: 4 bis 8 Ohm
• Klirrfaktor: 0,002 % (8 Ohm, 1 kHz, 1 W, JEITA)
• Störabstand: 110 dB am Line-Eingang (8 Ohm, 1 kHz, IHF-A)
• Frequenzgang: 10 Hz bis 50 kHz (-5 dB)
• Bauteile: MUSES8920-Operationsverstärker, Lautstärkeregelung über Widerstandsleitern, Ringkerntransformator mit Schottky-Dioden

Kopfhörerverstärker

• Kopfhörerausgang: Klinke 3,5 mm
• Anschluss: 3,5-mm-Klinke, 4-polig, für massegetrennten Betrieb (CCLC-Schaltung ohne Koppelkondensatoren)
• Ausgangsleistung: 360 mW + 360 mW an 32 Ohm (10 % Klirrfaktor, JEITA)
• Geeignete Impedanz: 16 bis 600 Ohm
• Frequenzgang: 5 Hz bis 150 kHz (-3 dB)
• Klirrfaktor: 0,003 % (30 mW an 32 Ohm, JEITA)
• Störabstand: 115 dB

Anschlüsse

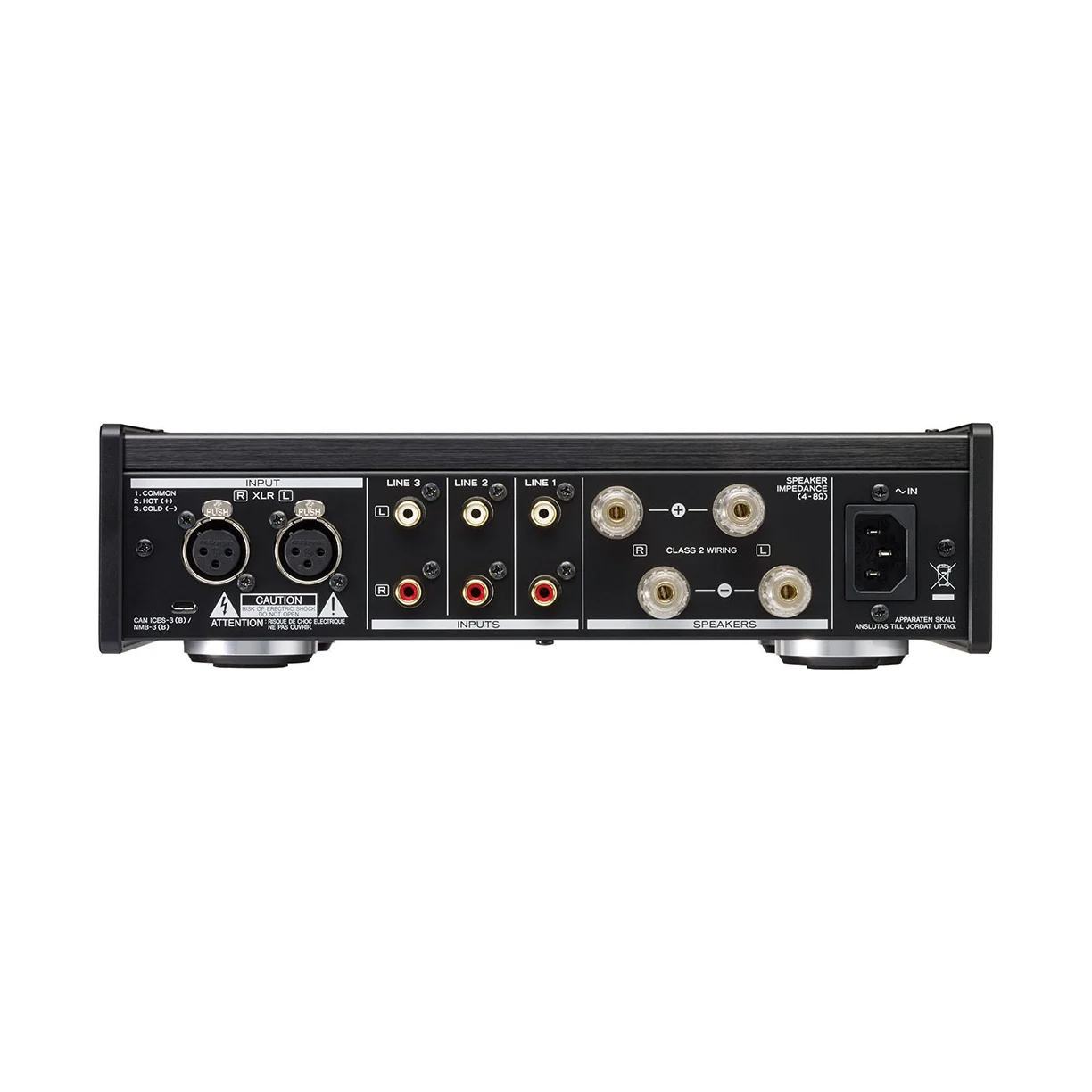

• Eingänge: Cinch (RCA), XLR symmetrisch
• Ausgänge: Lautsprecherklemmen
• Analoge Eingänge: 3 x Line (Cinch), max. 2,5 Vrms, Eingangsimpedanz 10 kOhm oder mehr; 1 x XLR symmetrisch, max. 3 Vrms, Eingangsimpedanz 10 kOhm oder mehr
• Lautsprecheranschluss: Ein Paar vergoldete Schraubklemmen, geeignet für Kabel bis AWG8 und für Bananenstecker
• Phono-Eingang: Kein

Stromversorgung & Masse

• Stromversorgung: Netzbetrieb
• Netzspannung: 220 bis 240 V, 50/60 Hz
• Leistungsaufnahme: 56 W
• Masse (B x H x T): 290 x 81,2 x 264 mm, inklusive Überständen
• Gewicht: 4,2 kg

Lieferumfang

• Lieferumfang: AX-505, Fernbedienung RC-1332, zwei AAA-Batterien, Netzkabel, Bedienungsanleitung
