TEAC CG-10M-A

Beschreibung

Jede digitale Wiedergabe hängt an einem Takt. Je gleichmässiger dieser Takt läuft, desto genauer trifft der Wandler den Zeitpunkt jedes einzelnen Abtastwerts. Der CG-10M-A erzeugt diesen Takt mit einer Genauigkeit, die im Gerät selbst kaum zu erreichen ist, und gibt ihn über vier Ausgänge an Ihre Digitalkomponenten weiter. Sein Quarz sitzt dazu in einem beheizten Gehäuse, denn schon kleine Temperaturschwankungen würden die Frequenz verschieben.

• Beheizter Quarzoszillator: Der TEAC Reference OCXO hält seine Frequenz auch dann, wenn sich die Raumtemperatur ändert. Rund zwei Minuten nach dem Einschalten ist er eingeschwungen.
• Vier Ausgänge, vier Geräte: Über vier vergoldete BNC-Buchsen versorgt der CG-10M-A bis zu vier Komponenten gleichzeitig. Jeder Ausgang hat einen eigenen Pufferverstärker, damit sich die angeschlossenen Geräte nicht gegenseitig beeinflussen.
• Anzeige für den Betriebszustand: Das Zeigerinstrument auf der Front zeigt, wann der Oszillator seine Arbeitstemperatur erreicht hat. Die Beleuchtung lässt sich dimmen oder ganz abschalten.

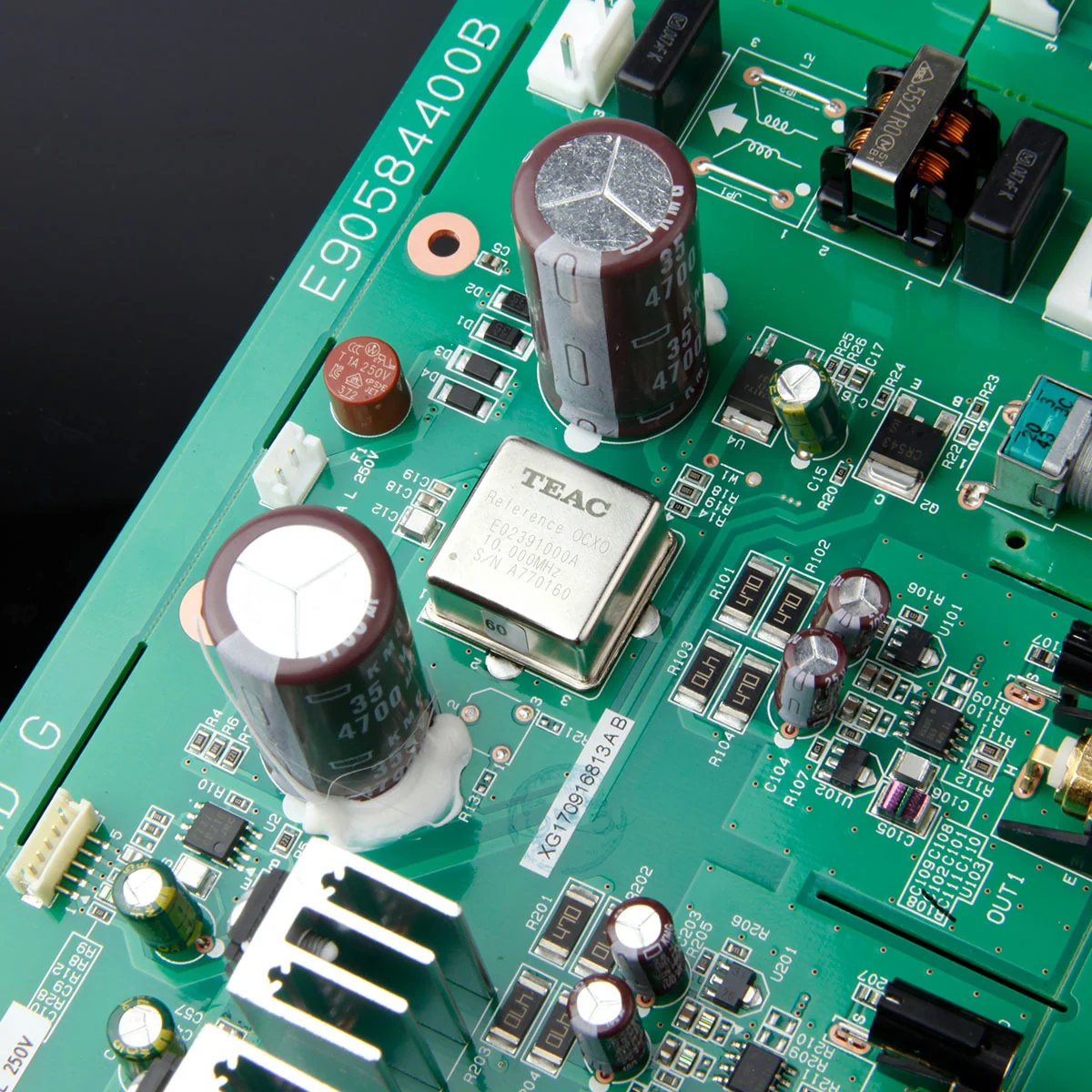

• Ruhiger Aufbau: Ein grosser Ringkerntransformator versorgt die Schaltung, jeder Schaltungsteil ist gegen die übrigen abgeschirmt. Drei patentierte Pin-Point-Füsse stellen das Gerät auch auf unebenem Untergrund wackelfrei auf.
• Passend zur Reference-Serie: Vollmetallgehäuse mit der Grundfläche eines A4-Blatts, in Optik und Massen auf die übrigen 500er-Komponenten von TEAC abgestimmt.

Den CG-10M-A liefern wir in Schwarz. Gern beraten wir Sie zur passenden Kombination.

Technische Daten

Allgemein

• Hersteller: TEAC
• Gerätetyp: Zubehör
• Bauart: Master-Taktgenerator, 10 MHz
• Farbe: Schwarz
• Gehäuse: Vollmetall mit Aluminium-Front, Grundfläche im A4-Format
• Anzeige: Zeigerinstrument OVEN STATUS, Beleuchtung dimm- und abschaltbar
• Aufstellung: drei patentierte Pin-Point-Füsse, zwei vorn und einer hinten
• Stromversorgung: Netzbetrieb
• Leistungsaufnahme: 15,8 W beim Aufwärmen, 10,8 W im stabilen Betrieb
• Betriebstemperatur: +5 bis +35 Grad Celsius
• Masse (B x H x T): 290 x 84,5 x 248,7 mm
• Gewicht: 3,6 kg

Taktgeber

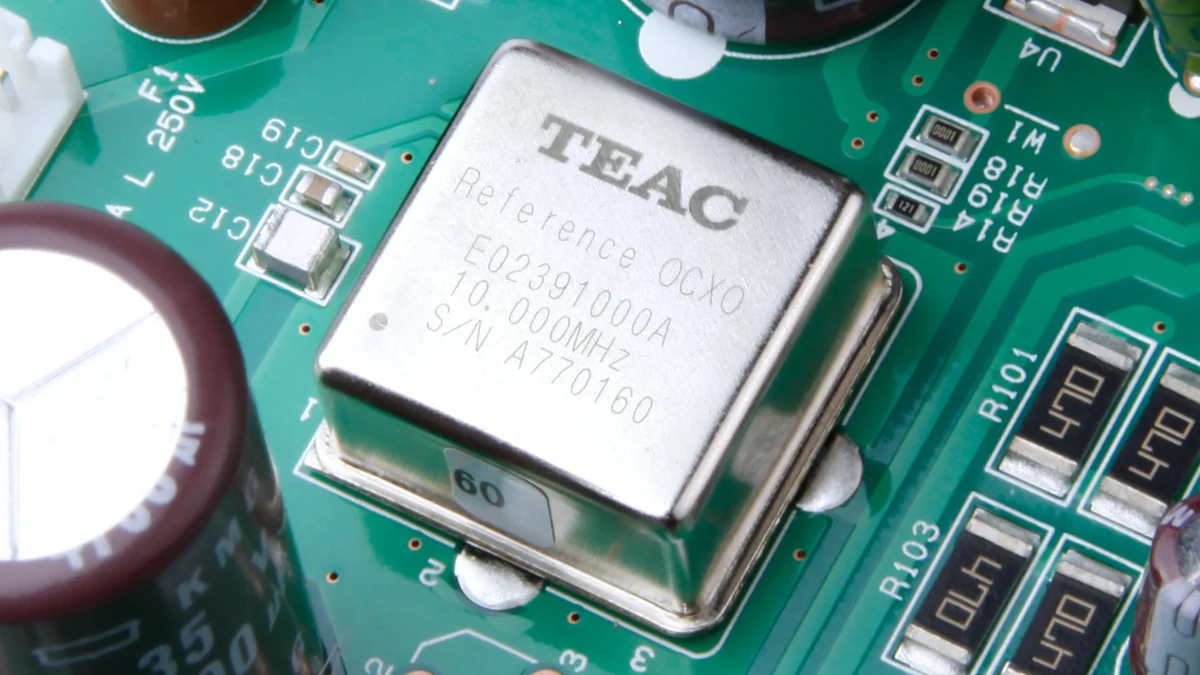

• Oszillator: TEAC Reference OCXO, beheizter Quarzoszillator mit lasergravierter Seriennummer
• Frequenzgenauigkeit: innerhalb ±0,1 ppm im Neuzustand
• Temperaturgang der Frequenz: innerhalb ±3 ppb
• Einschwingzeit: rund 2 Minuten, ideale Bedingungen nach etwa 10 Minuten

Anschlüsse

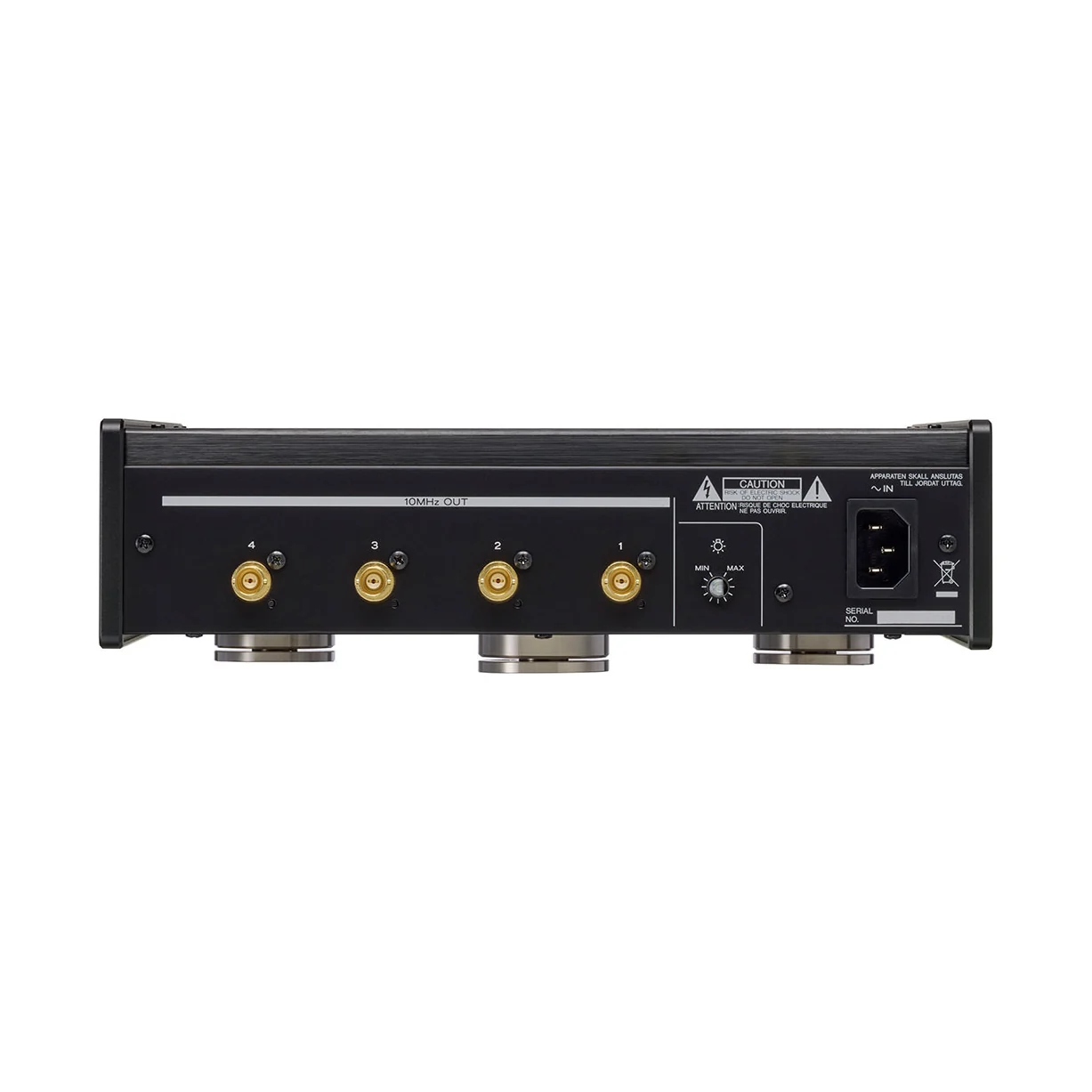

• Taktausgänge: 4 x BNC vergoldet, jeder mit eigenem Pufferverstärker
• Ausgangsfrequenz: 10 MHz
• Ausgangsimpedanz: 50 Ohm
• Ausgangspegel: 0,5 Vrms (Sinus)
• Netzanschluss: abnehmbares Netzkabel, dreipolige IEC-Buchse

Kompatibilität

• Passend zu: TEAC UD-503, UD-505, UD-701, NT-503, NT-505, VRDS-701, VRDS-701T und PD-505T (Stand August 2023) sowie weitere Geräte mit 10-MHz-Takteingang

Lieferumfang

• Im Karton: TEAC CG-10M-A, Netzkabel, drei Unterlagen für die Füsse, Bedienungsanleitung
