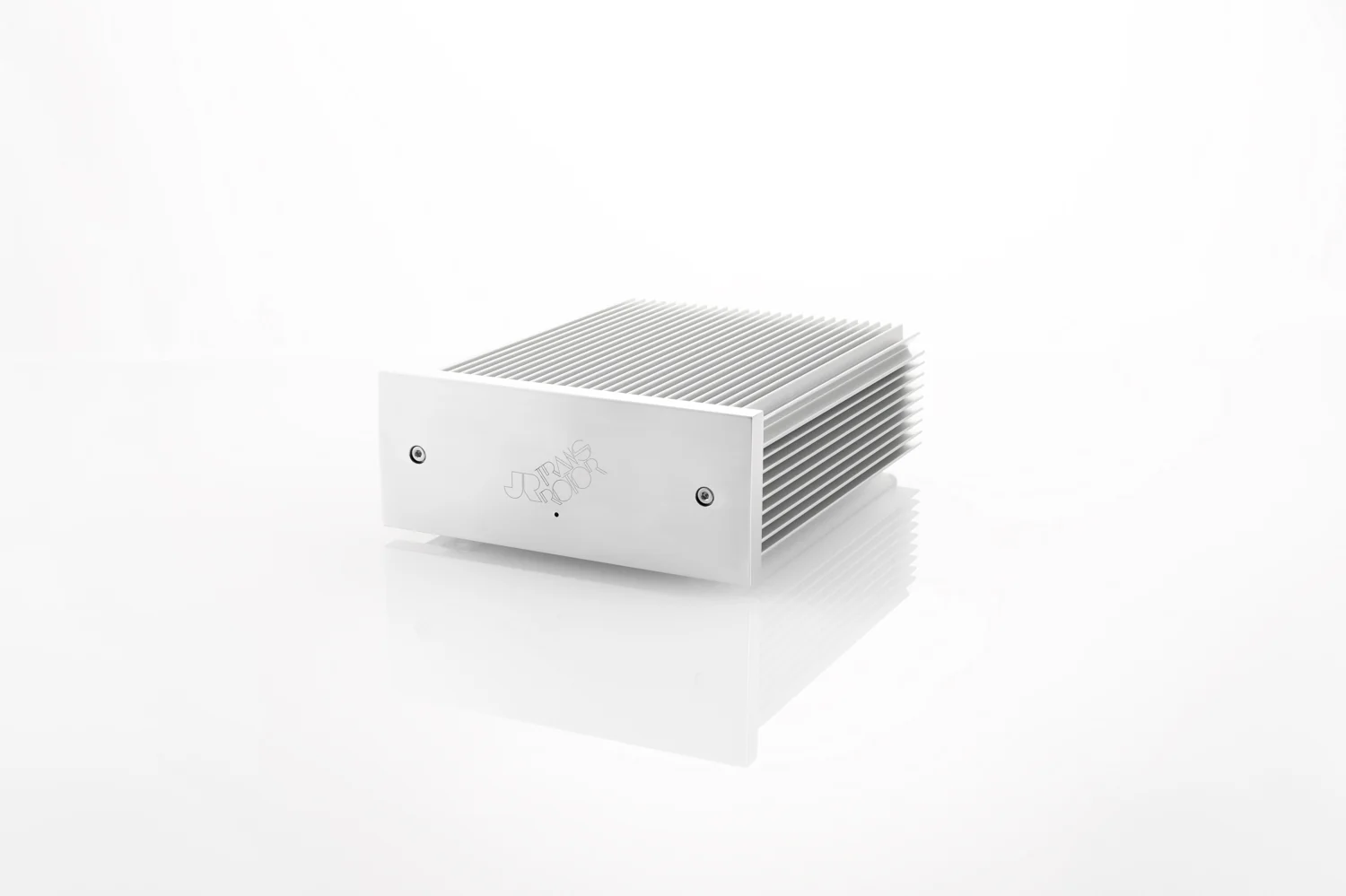

Transrotor Phono III

Beschreibung

Ein Plattenspieler liefert ein sehr leises Signal, das erst verstärkt und entzerrt werden muss, bevor ein Verstärker etwas damit anfangen kann. Genau das macht die Phono III, und zwar für beide Tonabnehmer-Bauarten. Über DIP-Schalter auf der Platine stellen Sie die Verstärkung zwischen 38 und 64 Dezibel ein, dazu acht Abschlusswiderstände für MC-Systeme und vier Kapazitätswerte für MM-Systeme. Damit lässt sich fast jeder Tonabnehmer exakt anpassen. Das Netzteil steckt in einem eigenen Gehäuse ausserhalb, damit sein Trafo nicht in die empfindliche Eingangsstufe streut.

• Für MM und MC: ein Gerät für beide Bauarten, umschaltbar, mit Verstärkung von 38 bis 64 Dezibel in acht Stufen.
• Genaue Anpassung: acht Abschlusswiderstände von 65 Ohm bis 47 Kiloohm für MC, vier Kapazitätswerte von 100 bis 250 Picofarad für MM.
• Externes Netzteil: der Trafo sitzt ausserhalb des Gehäuses und kann nicht in die Eingangsstufe einstreuen.
• RIAA-Genauigkeit 0,2 Dezibel: die Entzerrkurve folgt der Norm sehr eng, das Klangbild bleibt über den ganzen Bereich ausgewogen.
• Zwölf Millimeter Alufront: von Hand poliert, das Gehäuse selbst besteht aus sechs Millimeter starkem Aluminium.

Die Phono III wird mit von Hand polierter Aluminiumfront gefertigt. Die Anpassung an Ihren Tonabnehmer nehmen wir gern für Sie vor. Gern beraten wir Sie persönlich.

Technische Daten

Allgemein

• Hersteller: Transrotor
• Gerätetyp: Phono-Vorverstärker
• Farbe: Alu
• Bauart: Vorverstärker
• Phono-Eingang: MM/MC umschaltbar
• Stromversorgung: Netzbetrieb
• Gehäuse: Aluminium 6 mm, Frontblende 12 mm, von Hand poliert
• Leistungsaufnahme: 1,5 VA
• Masse (B x H x T): 122 x 75 x 175 mm (ohne Netzteil und Buchsen)

Verstärkung & Anpassung

• Verstärkung: 38 bis 64 dB, in acht Stufen einstellbar
• Eingangsempfindlichkeit: 0,15 bis 5,00 mV
• Eingangswiderstand MM: 47 kOhm
• Eingangswiderstand MC: einstellbar: 47 kOhm, 500, 300, 188, 100, 83, 75 und 65 Ohm
• Eingangskapazität MM: 100, 150, 200 oder 250 pF (bei MC fest 250 pF)
• Einstellung: DIP-Schalter auf der Platine, kanalgetrennt; Gehäuse dafür öffnen

Messwerte

• Geräuschspannungsabstand: MC 75 dBA bei 64 dB, MM 82 dBA bei 38 dB (1 kHz)
• Klirrfaktor (THD+N): 0,01 %
• Übersprechdämpfung: 80 dB
• RIAA-Genauigkeit: +/- 0,2 dB

Anschlüsse

• Eingänge: Cinch (RCA), Erdungsklemme
• Ausgänge: Cinch (RCA)
• Netzteil: externes Steckernetzteil 220 bis 240 V mit Hohlstecker, Netzschalter am Netzteil, blaue Betriebs-LED an der Front

Lieferumfang

• Lieferumfang: Phonostufe, externes Steckernetzteil, Bedienungsanleitung
