Onkyo TX-NR5100

Beschreibung

Der TX-NR5100 ist Onkyos kompakter Einstieg ins Heimkino mit 7.2 Kanälen. Er leistet 135 Watt an 6 Ohm und gibt Dolby Atmos und DTS:X in einer Konfiguration bis 5.2.2 aus, also mit zwei Höhenlautsprechern. Alle vier HDMI-Eingänge nehmen 8K entgegen und geben Bild samt HDR an den Fernseher weiter. Radio kommt über DAB+ und UKW, Musik über Spotify Connect, TIDAL Connect, AirPlay 2 oder Chromecast.

• 7.2 Kanäle mit 135 Watt an 6 Ohm: Genug für ein Atmos-Setup mit zwei Höhenlautsprechern in mittelgrossen Räumen.
• Alle vier HDMI-Eingänge mit 8K: Auch die Spielekonsole am vierten Eingang bekommt die volle Bandbreite.
• AccuEQ-Einmessung: Gleicht die Lautsprecher an den Raum an, das Mikrofon liegt bei.
• DAB+ und UKW eingebaut: Radio ohne Zusatzgerät, dazu Internetradio über das Netzwerk.
• Zone B für einen zweiten Raum: Der Ton lässt sich parallel in einen zweiten Bereich schicken.

Erhältlich in Schwarz. Gern beraten wir Sie persönlich zur passenden Lautsprecherkombination.

Technische Daten

Allgemein

• Hersteller: Onkyo
• Gerätetyp: AV-Receiver
• Ausführung: Schwarz
• Leistungsklasse: 100-200 W
• Lautsprecherimpedanz: 4 Ohm, 6 Ohm, 8 Ohm

Leistung

• Kanalzahl und Konfiguration: 7.2 Kanäle: 7 Endstufen und 2 Subwoofer-Ausgänge. Maximale Bühnen: 7.2 (Surround Back) oder 5.2.2 (Höhenkanäle). Höhere Atmos-Bühnen wie 5.2.4 sind nicht möglich.
• Ausgangsleistung an 6 Ohm: 7 x 135 W (6 Ohm, 1 kHz, 1 Kanal ausgesteuert, 1 % THD, IEC)
• Maximale effektive Ausgangsleistung: 7 x 160 W (6 Ohm, 1 kHz, 1 Kanal ausgesteuert, 10 % THD, JEITA)
• Dynamische Leistung: 160 W (3 Ohm, Front), 125 W (4 Ohm, Front), 85 W (8 Ohm, Front), gemessen nach IEC 60268 als kurzzeitige Maximalleistung
• Verstärkerprinzip: Onkyo Dynamic Audio Amplification (DAA): diskrete Endstufen-Ausgangsstufen an einem eigens gefertigten, rauscharmen Hochstrom-Netztransformator mit kundenspezifischen Siebkondensatoren; die Topologie ist auf Phasentreue ausgelegt. Der Verstärker ist für 4-Ohm-Lasten auf allen Kanälen freigegeben.

Messwerte

• Klirrfaktor (THD+N): 0,08 % (20 Hz bis 20 kHz, bei Nennleistung)
• Frequenzgang: 10 Hz bis 100 kHz (+1 dB, -3 dB, in den Betriebsarten Direct und Pure Audio)
• Signal-Rausch-Abstand: 106 dB (IHF-A, Line-Eingang auf Lautsprecherausgang)
• Ausgangspegel und -impedanz der Vorstufenausgänge: Subwoofer-Pre-Out 1 V / 470 Ohm; Pre/Line-Out Zone B 200 mV / 2,2 kOhm laut Bedienungsanleitung, 200 mV / 470 Ohm laut EMEA-Datenblatt
• Klangregelung: Bass ±10 dB bei 20 Hz, Höhen ±10 dB bei 20 kHz, dazu die Vocal-Regelung (Vocal Enhancer) für Dialoge
• Zulässige Lautsprecherimpedanz: 4 bis 16 Ohm
• Eingangsempfindlichkeit Line: 200 mV an 32 kOhm

Tonformate

• Objektbasierte Formate: Dolby Atmos und DTS:X, jeweils bis 5.2.2 Kanäle
• Weitere Decoder: Dolby Digital, Dolby Digital Plus, Dolby TrueHD, DTS, DTS-ES, DTS 96/24, DTS-HD Master Audio, DTS-HD High Resolution Audio, DTS Express, DSD (2,8 MHz), mehrkanaliges PCM
• Upmixer und Virtualisierung: Dolby Surround und DTS Neural:X als Upmixer, Dolby Atmos Height Virtualizer und DTS Virtual:X für 3D-Klang ohne Höhenlautsprecher
• IMAX Enhanced: Nein. Der TX-NR5100 ist nicht IMAX Enhanced zertifiziert; im gesamten Handbuch und im EMEA-Datenblatt kommt IMAX nicht vor. IMAX Enhanced bietet in dieser Baureihe nur der TX-NR7100.
• THX: Nein. Der TX-NR5100 ist nicht THX-zertifiziert; THX kommt im Handbuch nicht vor. THX Certified Select haben in dieser Baureihe der TX-NR6100 und der TX-NR7100.

Video und HDMI

• HDMI-Eingänge: 4, alle an der Rückseite (Beschriftung 1 BD/DVD, 2 GAME, 3 CBL/SAT, 4 STRM BOX, alle frei zuweisbar). Alle vier Eingänge arbeiten mit 24 Gbit/s Bandbreite und unterstützen HDCP 2.3.
• HDMI-Ausgänge: 2 (MAIN und SUB), beide mit 24 Gbit/s und HDCP 2.3. Der SUB-Ausgang ist für einen zweiten Bildschirm oder einen Projektor im selben Raum gedacht; eine Video-Zone 2 wie beim TX-NR6100 und TX-NR7100 gibt es nicht.
• HDMI ARC und eARC: eARC am Ausgang MAIN. Der Fernsehton läuft über dieses eine HDMI-Kabel in den Receiver zurück, inklusive Dolby Atmos, Dolby TrueHD, DTS:X und DTS-HD Master Audio.
• Unterstützte Auflösungen: Unkomprimiert 8K/24p (4:2:0), mit DSC-Komprimierung 8K/60p (4:4:4). 4K bis 120 Hz wird unkomprimiert in 4:2:0 mit 8, 10 oder 12 Bit durchgereicht, in 4:2:2 mit 12 Bit sowie in 4:4:4/RGB mit DSC. Alle vier Eingänge und beide Ausgänge können das.
• HDR-Formate: HDR10, HDR10+, HLG, Dolby Vision, dazu Farbraum BT.2020
• Gaming-Funktionen: VRR (variable Bildwiederholrate), ALLM (automatischer Modus für geringe Latenz), QFT (Quick Frame Transport) und DSC (Display Stream Compression) an allen vier Eingängen und beiden Ausgängen
• Analoge Videoein- und -ausgänge: Keine. Composite und Component sind beim TX-NR5100 nicht vorhanden.

Einmessung

• Einmesssystem: AccuEQ Room Calibration mit AccuReflex und Subwoofer-EQ. Das System ermittelt Lautsprechergrösse, Übernahmefrequenz, Abstand und Pegel, entzerrt alle Kanäle einschliesslich der Subwoofer und gleicht mit AccuReflex den Phasenversatz von Dolby-Atmos-Aufsatzlautsprechern aus.
• Dirac Live: Nein. Dirac Live ist beim TX-NR5100 weder ab Werk enthalten noch nachrüstbar; im Handbuch kommt Dirac nicht vor. In dieser Baureihe hat nur der TX-NR7100 Dirac Live.
• Einmessmikrofon: Im Lieferumfang enthalten, Anschluss an der 3,5-mm-Buchse SETUP MIC an der Gerätefront

Zonen

• Zonen: Hauptzone plus Zone B. Zone B lässt sich wahlweise als Vorstufen-/Line-Ausgang (Cinch) für ein Kopfhörer-Dock oder eine zweite Anlage nutzen oder über die auf ZONE B umschaltbaren HEIGHT-Klemmen mit passiven Lautsprechern bestücken. Eine unabhängige, verstärkte Zone 2 mit eigener Quellenwahl wie beim TX-NR6050, TX-NR6100 und TX-NR7100 gibt es nicht.

Netzwerk und Streaming

• Streaming-Plattformen: Amazon Music HD, Spotify, TIDAL, Deezer, TuneIn, Roon Tested, AirPlay 2, Chromecast built-in, DTS Play-Fi und Works with Sonos
• Sprachsteuerung und App: Works with Alexa und Hey Google, Siri über AirPlay 2; Bedienung und Multiroom über die App Onkyo Controller für iOS und Android
• LAN: 1, Ethernet 10BASE-T/100BASE-TX
• WLAN: IEEE 802.11 a/b/g/n/ac, 2,4-GHz- und 5-GHz-Band, eine aufstellbare Antenne
• Bluetooth-Version und Profile: Bluetooth 4.2, Profile A2DP 1.2 und AVRCP 1.3, 2,4-GHz-Band, Reichweite bei freier Sicht ca. 15 m
• Bluetooth-Codecs: Empfangen: SBC, AAC. Senden: SBC, aptX, aptX HD. Der Receiver kann den Ton also auch an Bluetooth-Kopfhörer weitergeben.
• Streaming-Dienste: Amazon Music, Internetradio, Spotify Connect, Tidal Connect
• Protokolle: AirPlay 2, Chromecast, DLNA/UPnP
• Bluetooth-Codecs: AAC, SBC

Radio

• DAB+: Ja (nur Europa-Modelle), Band III von 174,928 MHz bis 239,200 MHz, Empfindlichkeit -100 dBm
• UKW (FM): 87,5 MHz bis 108,0 MHz mit RDS (Europa-Modell)
• Mittelwelle (AM): Nicht vorhanden. Das Europa-Modell hat keinen AM-Tuner, an seiner Stelle steht DAB+.
• Senderspeicher: 40 Speicherplätze

Eingänge

• Analoge Line-Eingänge: 3 Paar Cinch, unsymmetrisch, frei zuweisbar (Werksbeschriftung 1 PC, 2 AUX, 3 CD)
• Phono-Eingang: Kein Phono-Eingang. Der TX-NR5100 hat keine Phono-Vorstufe; ein Plattenspieler braucht einen externen Phono-Vorverstärker. Ein MM-Phono-Eingang findet sich erst im TX-NR6050, TX-NR6100 und TX-NR7100.
• Optisch (Toslink): 1, zuweisbar (Werksbeschriftung TV)
• Koaxial (S/PDIF): 1, zuweisbar (Werksbeschriftung CD)
• Abtastraten der Digitaleingänge: PCM (Stereo und Mono) mit 32 kHz, 44,1 kHz, 48 kHz, 88,2 kHz und 96 kHz bei 16 Bit, 20 Bit und 24 Bit
• USB-A: 1 an der Rückseite, USB 2.0, 5 V / 1 A, für die Wiedergabe von USB-Speichern. Eine USB-Buchse an der Front hat der TX-NR5100 nicht.
• LAN: 1 an der Rückseite
• Antenne: 1 Antennenanschluss DAB/FM (Europa-Modell), Wurfantenne im Lieferumfang
• Einmessmikrofon (3,5-mm-Klinke): 1, an der Gerätefront
• Eingänge: Cinch (RCA), Ethernet/LAN, HDMI, HDMI ARC, Koaxial (S/PDIF), Optisch (Toslink), USB-A

Ausgänge

• Lautsprecherklemmen: 7 Paar: Front L/R, Center, Surround L/R sowie Height L/R, die wahlweise als Surround Back oder als Zone B belegt werden können; Bi-Amping der Frontlautsprecher ist ebenfalls möglich. Bananenstecker unterstützen laut Bedienungsanleitung nur die Nordamerika-Modelle, Abisolierlänge 12 mm.
• Subwoofer-Ausgänge: 2 Cinch-Ausgänge (PRE OUT SUBWOOFER), 1 V / 470 Ohm; zwei aktive Subwoofer lassen sich getrennt anschliessen und im AccuEQ mit einmessen
• Pre-Outs: 1 Paar Cinch als PRE/LINE OUT für Zone B, zusätzlich zu den beiden Subwoofer-Ausgängen. Vorstufenausgänge für die Hauptkanäle (etwa für externe Endstufen) hat der TX-NR5100 nicht.
• Kopfhörerausgang: 1, 6,3-mm-Klinke an der Front
• Kopfhörer-Leistung und -Impedanz: 80 mW + 80 mW (32 Ohm, 1 kHz, 10 % THD), zulässige Impedanz 8 bis 600 Ohm, Frequenzgang 10 Hz bis 100 kHz
• Steuerschnittstellen: Keine. RS-232, 12-V-Trigger und IR-Eingang sind beim TX-NR5100 nicht vorhanden.
• Ausgänge: HDMI, Klinke 6,3 mm, Lautsprecherklemmen, Pre-Out, Subwoofer-Out

Datei-Wiedergabe

• Medienplayer: Ja, eigener Player für USB-Speicher an der rückseitigen USB-A-Buchse sowie für Netzwerkfreigaben (Music Server, DLNA/UPnP)
• Formate USB-Speicher: MP3, WMA, WAV, AIFF, AAC, FLAC, Apple Lossless und DSD (DSF/DSDIFF)
• Formate Netzwerk (Music Server): MP3, WMA, WAV, AIFF, AAC, FLAC, LPCM, Apple Lossless und DSD (DSF/DSDIFF)
• Maximale Auflösung: PCM-Dateien (WAV, AIFF, FLAC, Apple Lossless) bis 192 kHz / 24 Bit, DSD mit 2,8 MHz, 5,6 MHz und 11,2 MHz

Bedienung und Gehäuse

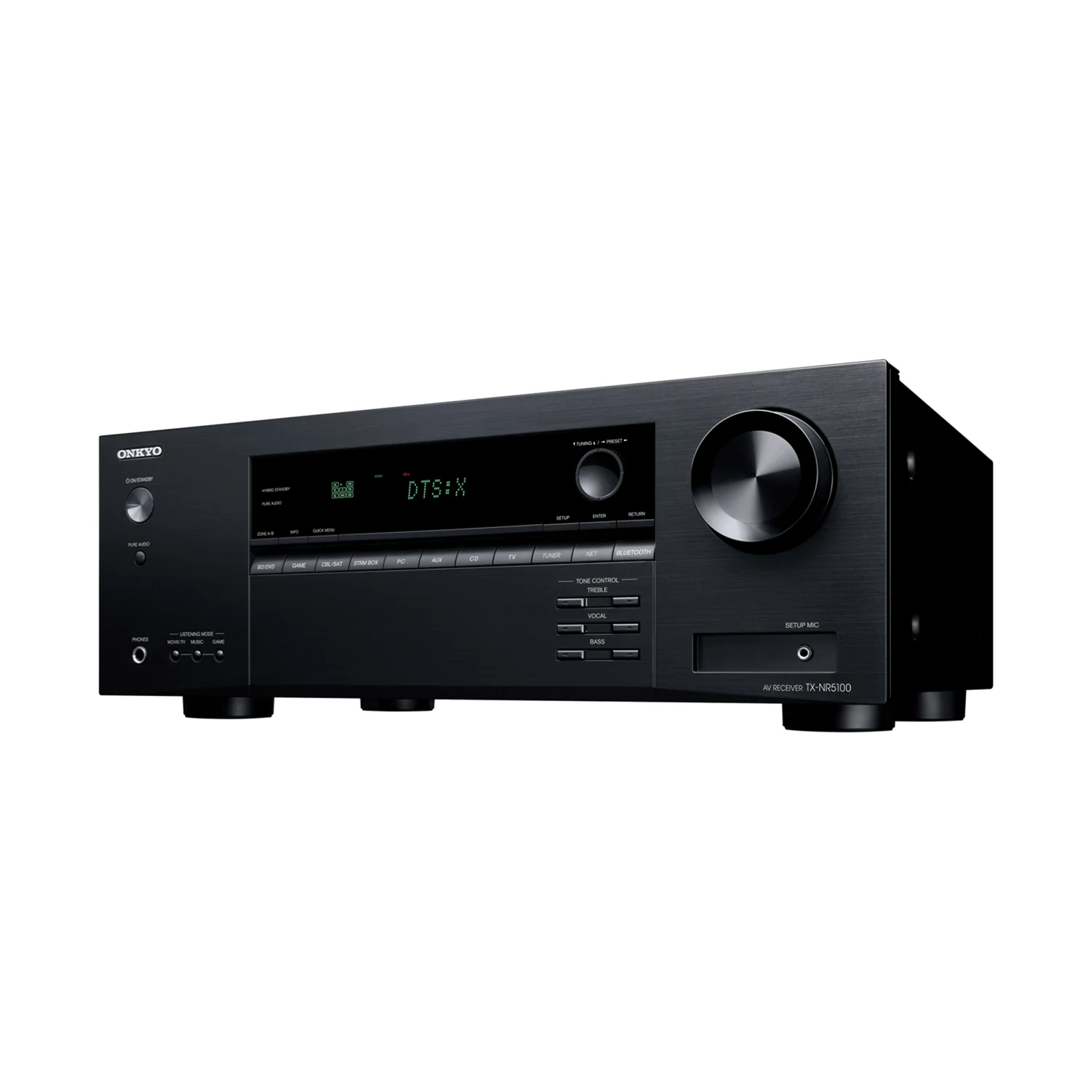

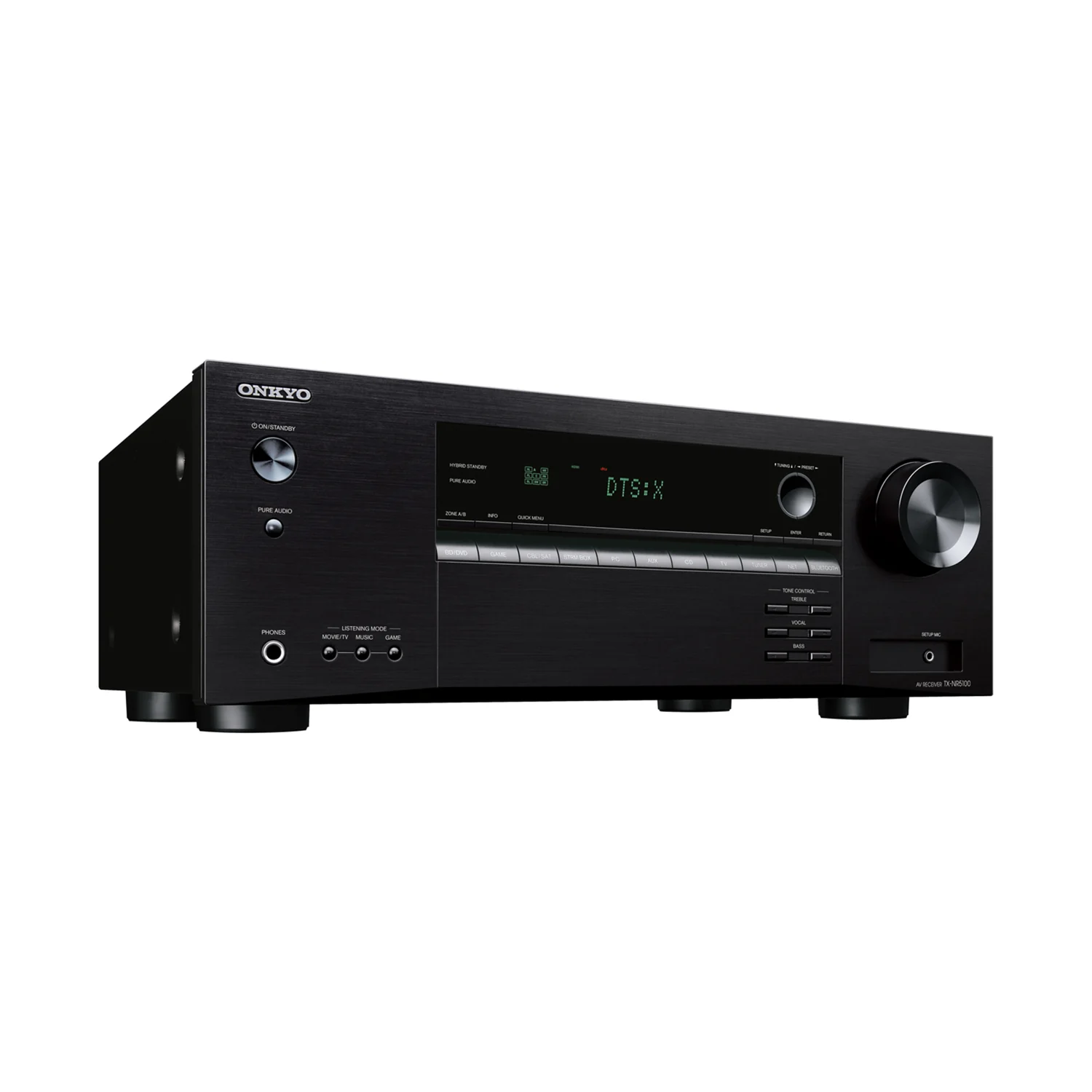

• Display und Bedienelemente: Punktmatrix-Display mit Kanal- und Statusanzeige, dreistufiger Dimmer; an der Front Ein/Standby, Lautstärkeregler, Quellenwahlknopf, Direktwahltasten für die Quellen, LISTENING MODE, TONE CONTROL (Treble, Vocal, Bass), Kopfhörerbuchse und Einmessmikrofon-Buchse

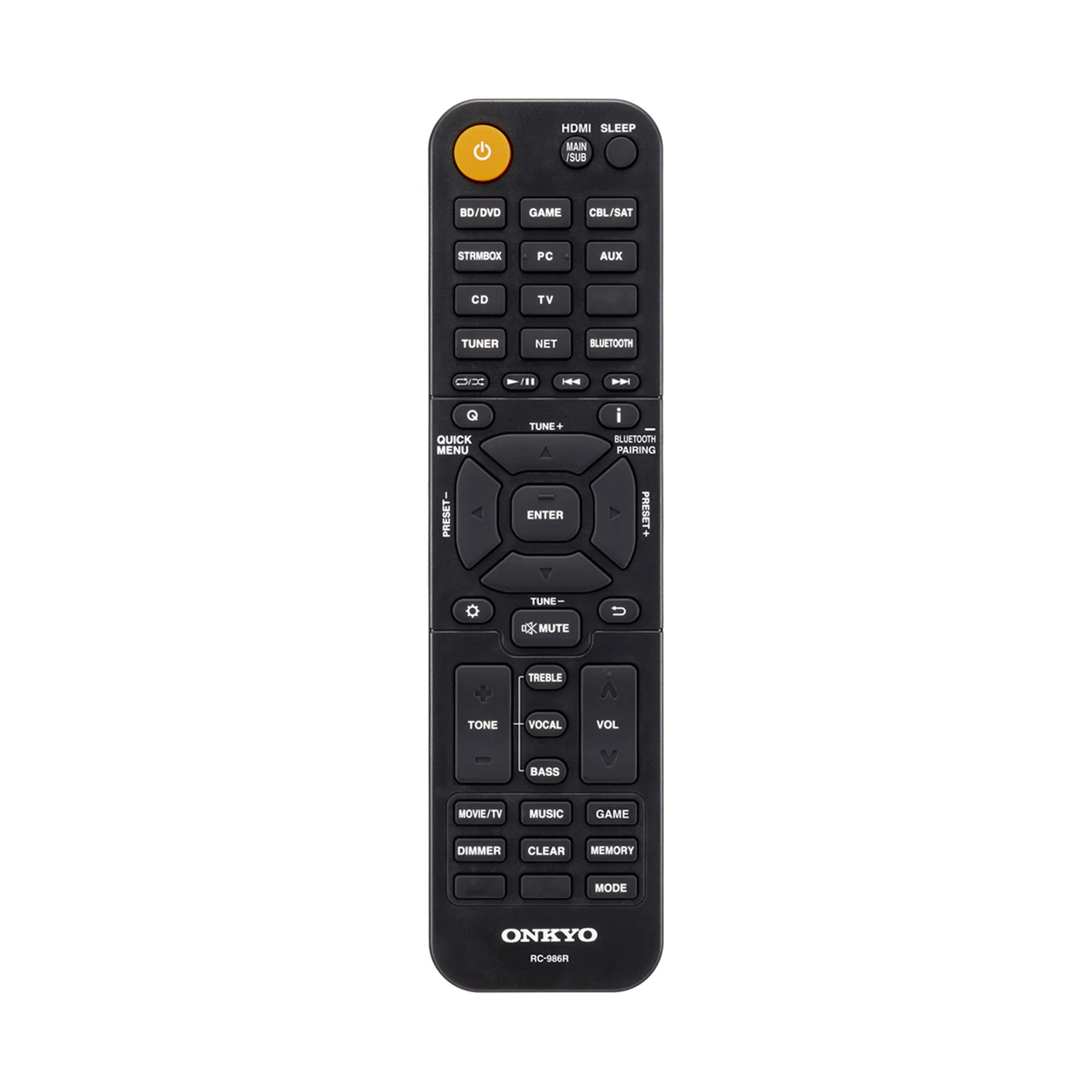

• Fernbedienung: RC-986R, im Lieferumfang, mit zwei Batterien Typ AAA (R03)

Strom

• Stromversorgung: 220 bis 240 V Wechselspannung, 50/60 Hz (Europa-Modell)
• Leistungsaufnahme: 480 W (Europa-Modell)
• Leistungsaufnahme im Leerlauf: 48 W (ohne Tonwiedergabe)
• Standby-Leistungsaufnahme: 0,1 W im vollständigen Standby laut Bedienungsanleitung (das EMEA-Datenblatt nennt 0,15 W). Mit aktivem Netzwerk-Standby 1,7 W über LAN und 1,9 W über WLAN, bei Bluetooth-Wakeup 1,8 W, bei HDMI-CEC-Standby 0,1 W, mit allen Weckfunktionen zusammen 1,9 W.
• Netzanschluss: Fest angeschlossenes Netzkabel. Der TX-NR5100 hat keine Kaltgerätebuchse, das Netzkabel ist Teil des Geräts und liegt deshalb nicht als Zubehör bei.
• Stromart: Netzbetrieb

Masse und Gewicht

• Masse (B x H x T): 435 x 160 x 327,8 mm laut Bedienungsanleitung; das EMEA-Datenblatt rundet auf 435 x 160 x 328 mm
• Verpackungsmasse (B x H x T): 525 x 240 x 405 mm
• Gewicht: 8,4 kg

Lieferumfang

• Lieferumfang: Hauptgerät, Fernbedienung RC-986R mit zwei Batterien Typ AAA (R03), Einmessmikrofon, DAB/FM-Zimmerantenne (Europa-Modell), Kurzanleitung. Das Netzkabel ist fest am Gerät.
• Bedienungsanleitung: Ausführliche Anleitung nur als Online-Handbuch; dem Gerät liegt eine gedruckte Kurzanleitung bei
