Onkyo TX-NR7100

Beschreibung

Der TX-NR7100 ist der grösste der 100er-Serie und treibt neun Kanäle mit 170 Watt an 6 Ohm. Damit läuft Dolby Atmos in 5.2.4 mit vier Deckenlautsprechern oder in 7.2.2. Er ist THX-zertifiziert und für IMAX Enhanced freigegeben, und anders als die kleineren Modelle bringt er Dirac Live über die volle Bandbreite von 20 Hz bis 20 kHz mit. Sieben HDMI-Eingänge, Zone 2 und Zone 3 sowie RS232 und Trigger-Ausgang machen ihn auch für feste Installationen brauchbar.

• 9.2 Kanäle mit 170 Watt an 6 Ohm: Dolby Atmos in 5.2.4 mit vier Deckenlautsprechern, ohne externe Endstufe.
• Dirac Live über die volle Bandbreite: Raumkorrektur von 20 Hz bis 20 kHz, nicht nur im Bass.
• THX-zertifiziert und IMAX Enhanced: Geprüfte Wiedergabe und die passenden Klangprofile für IMAX-Abmischungen.
• Sieben HDMI-Eingänge: Die ersten drei mit 40 Gbit pro Sekunde für 8K und 4K mit 120 Hz.
• Zone 2 und Zone 3, RS232 und Trigger: Auch für feste Installationen und Steuerungssysteme geeignet.

Erhältlich in Schwarz. Gern beraten wir Sie persönlich zur passenden Lautsprecherkombination.

Technische Daten

Allgemein

• Hersteller: Onkyo
• Gerätetyp: AV-Receiver
• Ausführung: Schwarz
• Leistungsklasse: 100-200 W
• Lautsprecherimpedanz: 4 Ohm, 6 Ohm, 8 Ohm

Leistung

• Kanalzahl und Konfiguration: 9.2 Kanäle: 9 Endstufen und 2 Subwoofer-Ausgänge. Maximale Bühnen: 5.2.4 oder 7.2.2 mit Dolby Atmos und DTS:X, alternativ 5.2 im Hauptraum plus verstärkte Zone 2 und verstärkte Zone 3.
• Ausgangsleistung an 6 Ohm: 9 x 170 W (6 Ohm, 1 kHz, 1 Kanal ausgesteuert, 1 % THD, IEC)
• Maximale effektive Ausgangsleistung: 185 W (6 Ohm, 1 kHz, 1 Kanal ausgesteuert, 10 % THD, JEITA) beim Europa-Modell
• Verstärkerprinzip: Onkyo Dynamic Audio Amplification (DAA) mit diskreter zweistufiger, phasentreuer Verstärkerschaltung, eigens gefertigtem rauscharmem Hochstrom-Netztransformator und audiotauglichen Siebkondensatoren; VLSC-Rauschfilterung (Vector Linear Shaping Circuitry) auf den Frontkanälen L und R

Messwerte

• Klirrfaktor (THD+N): 0,08 % (20 Hz bis 20 kHz, bei Nennleistung)
• Frequenzgang: 10 Hz bis 100 kHz (+1 dB, -3 dB, in den Betriebsarten Direct und Pure Audio)
• Signal-Rausch-Abstand: 106 dB (IHF-A, Line-Eingang auf Lautsprecherausgang), 80 dB (IHF-A, Phono-Eingang auf Lautsprecherausgang)
• Eingangsempfindlichkeit und -impedanz: Line 200 mV / 47 kOhm, Phono MM 3,5 mV / 47 kOhm
• Maximale Phono-Eingangsspannung: 70 mV (MM, 1 kHz, 0,5 %)
• Ausgangspegel und -impedanz der Vorstufenausgänge: Subwoofer-Pre-Out 1 V / 470 Ohm, Front-Pre-Out 1 V / 470 Ohm, Line-Out Zone 2 bzw. Zone B 200 mV / 470 Ohm (Europa-Modell)
• Klangregelung: Bass ±10 dB bei 20 Hz, Höhen ±10 dB bei 20 kHz, dazu die Vocal-Regelung (Vocal Enhancer) für Dialoge
• Zulässige Lautsprecherimpedanz: 4 bis 16 Ohm

Tonformate

• Objektbasierte Formate: Dolby Atmos und DTS:X in 5.2.4 oder 7.2.2 Kanälen
• IMAX Enhanced: Ja, zertifiziert für IMAX Enhanced mit DTS:X. Der Receiver decodiert zusätzlich die Bitstream-Formate IMAX DTS und IMAX DTS:X, auch über eARC.
• THX: THX Certified Select
• Weitere Decoder: Dolby Digital, Dolby Digital Plus, Dolby TrueHD, DTS, DTS-ES, DTS 96/24, DTS-HD Master Audio, DTS-HD High Resolution Audio, DTS Express, IMAX DTS, IMAX DTS:X, DSD (2,8 MHz), mehrkanaliges PCM
• Upmixer und Virtualisierung: Dolby Surround und DTS Neural:X als Upmixer, Dolby Atmos Height Virtualizer und DTS Virtual:X für 3D-Klang ohne Höhenlautsprecher

Video und HDMI

• HDMI-Eingänge: 7: sechs an der Rückseite (Werksbeschriftung 1 BD/DVD, 2 GAME, 3 CBL/SAT, 4 STRM BOX, 5 PC, 6) und einer an der Front (AUX INPUT). Die rückwärtigen Eingänge 1 bis 3 arbeiten mit 40 Gbit/s, die Eingänge 4 bis 6 mit 24 Gbit/s, der Front-Eingang mit 9 Gbit/s. Alle Buchsen unterstützen HDCP 2.3.
• HDMI-Ausgänge: 2: MAIN mit 40 Gbit/s und SUB/ZONE 2. Die Buchse SUB/ZONE 2 arbeitet im Sub-Modus mit 40 Gbit/s (zweiter Bildschirm oder Projektor im selben Raum, 8K) und im Zone-2-Modus mit 18 Gbit/s für einen zweiten Raum (4K).
• HDMI ARC und eARC: eARC am Ausgang MAIN. Der Fernsehton kommt über dieses eine HDMI-Kabel zurück in den Receiver, inklusive Dolby Atmos, Dolby TrueHD, DTS:X, DTS-HD Master Audio, IMAX DTS und IMAX DTS:X. Die Buchse SUB/ZONE 2 kann kein ARC.
• Unterstützte Auflösungen: Eingänge 1 bis 3 und die Ausgänge MAIN und SUB: unkomprimiert 8K/60p (4:2:0) und 4K/120p, mit DSC bis 8K/60p (4:4:4). Eingänge 4 bis 6: unkomprimiert 8K/24p (4:2:0) und 4K/120p, mit DSC bis 8K/60p (4:4:4). Front-HDMI: bis 4K/60p (4:2:0). Zone-2-Modus: bis 4K/60p (4:4:4). Dazu Bildhochrechnung von 4K auf 8K und von 1080p auf 4K oder 8K sowie Deinterlacing von 480i auf 480p.
• HDR-Formate: HDR10, HDR10+, HLG, Dolby Vision, dazu Farbraum BT.2020
• Gaming-Funktionen: VRR (variable Bildwiederholrate), ALLM (automatischer Modus für geringe Latenz), QFT (Quick Frame Transport) und DSC (Display Stream Compression) an allen sechs rückwärtigen Eingängen und an beiden Ausgängen. Anders als beim TX-NR6100 gibt es also keine Buchsen ohne VRR.
• Analoge Videoeingänge: 2 x Composite (Cinch, zuweisbar) und 1 x Component (Y, Pb, Pr), maximal 480i/576i. Signalpegel 1 Vss / 75 Ohm (Composite und Component Y), 0,7 Vss / 75 Ohm (Component Pb/Pr).

Einmessung

• Dirac Live: Dirac Live Room Correction ab Werk integriert, mit voller Bandbreite von 20 Hz bis 20 kHz. Lizenz und Messmikrofon liegen bei; eine kostenpflichtige Freischaltung ist nicht nötig.
• Dirac Live, Ablauf: Die Messung läuft über die App Onkyo Controller, nicht am Gerät. Zwei Verfahren stehen zur Wahl: Quick mit 3 Messpunkten und Full mit 9 Messpunkten rund um den Hörplatz; ein Stativ für das Mikrofon wird empfohlen, die Messung dauert rund 20 Minuten. Die Ergebnisse liegen in drei Speicherplätzen und lassen sich in der App nachträglich von Hand anpassen (Manual Adjust). Dirac Live korrigiert Frequenzgang und Impulsverhalten der Lautsprecher im Raum.
• AccuEQ: Zusätzlich zu Dirac Live ist AccuEQ Room Calibration mit AccuReflex an Bord. Beide Systeme lassen sich getrennt nutzen, aber nicht gleichzeitig aktivieren.
• Einmessmikrofon: Im Lieferumfang enthalten, Anschluss an der 3,5-mm-Buchse SETUP MIC an der Gerätefront; es dient sowohl für Dirac Live als auch für AccuEQ

Zonen

• Zonen: Hauptzone plus Zone 2 und Zone 3. Zone 2 und Zone 3 lassen sich verstärkt mit passiven Lautsprechern betreiben (dann bleibt im Hauptraum 5.2), Zone 2 zusätzlich mit Bild über HDMI SUB/ZONE 2 in 4K. Zone 3 arbeitet nur mit analogen Quellen und Netzwerkquellen. Der Cinch-Line-Ausgang lässt sich wahlweise als Zone 2 oder als Zone B (Kopfhörer-Dock im selben Raum) nutzen.

Netzwerk und Streaming

• Streaming-Plattformen: Amazon Music HD, Spotify, TIDAL, Deezer, TuneIn, Roon Tested, AirPlay 2, Chromecast built-in, DTS Play-Fi und Works with Sonos
• Sprachsteuerung und App: Works with Alexa und Hey Google, Siri über AirPlay 2; Bedienung, Multiroom und die Dirac-Live-Messung laufen über die App Onkyo Controller für iOS und Android
• LAN: 1, Ethernet 10BASE-T/100BASE-TX
• WLAN: IEEE 802.11 a/b/g/n/ac, 2,4-GHz- und 5-GHz-Band, eine aufstellbare Antenne
• Bluetooth-Version und Profile: Bluetooth 4.2, Profile A2DP 1.2 und AVRCP 1.3, 2,4-GHz-Band, Reichweite bei freier Sicht ca. 15 m
• Bluetooth-Codecs: Empfangen: SBC, AAC. Senden: SBC, aptX, aptX HD. Der Receiver kann den Ton also auch an Bluetooth-Kopfhörer weitergeben.
• Streaming-Dienste: Amazon Music, Internetradio, Spotify Connect, Tidal Connect
• Protokolle: AirPlay 2, Chromecast, DLNA/UPnP
• Bluetooth-Codecs: AAC, SBC

Radio

• DAB+: Ja (nur Europa-Modelle), Band III von 174,928 MHz bis 239,200 MHz, Empfindlichkeit -100 dBm
• UKW (FM): 87,5 MHz bis 108,0 MHz mit RDS (Europa-Modell)
• Mittelwelle (AM): Nicht vorhanden. Das Europa-Modell hat keinen AM-Tuner, an seiner Stelle steht DAB+.
• Senderspeicher: 40 Speicherplätze

Eingänge

• Analoge Line-Eingänge: 6 Paar Cinch an der Rückseite, unsymmetrisch und frei zuweisbar (Werksbeschriftung 1 BD/DVD, 2 GAME, 3 CBL/SAT, 4 STRM BOX, 5 CD, 6 TV), dazu 1 Stereo-Klinkeneingang 3,5 mm an der Front (AUX)
• Phono-Eingang: 1 Paar Cinch mit eingebauter MM-Phonoentzerrung (3,5 mV / 47 kOhm) und eigener Masseklemme (GND). Ein Plattenspieler mit MM-System lässt sich direkt anschliessen. MC-Systeme werden nicht unterstützt, dafür braucht es einen externen Vorverstärker oder einen MC-Übertrager.
• Optisch (Toslink): 1, zuweisbar (Werksbeschriftung TV)
• Koaxial (S/PDIF): 1, zuweisbar (Werksbeschriftung BD/DVD)
• USB-A: 1 an der Rückseite, USB 2.0, 5 V / 1 A, für die Wiedergabe von USB-Speichern. Eine USB-Buchse an der Front hat der TX-NR7100 nicht, dort sitzt stattdessen der AUX-Eingang mit HDMI und 3,5-mm-Klinke.
• LAN: 1 an der Rückseite
• Antenne: 1 Antennenanschluss DAB/FM (Europa-Modell), Wurfantenne im Lieferumfang
• Einmessmikrofon (3,5-mm-Klinke): 1, an der Gerätefront
• IR-Eingang: 1 (IR IN) für einen externen Infrarot-Empfänger
• Phono-Eingang: MM
• Eingänge: Cinch (RCA), Erdungsklemme, Ethernet/LAN, HDMI, HDMI ARC, Koaxial (S/PDIF), Optisch (Toslink), USB-A

Ausgänge

• Lautsprecherklemmen: 9 Paar: Front L/R, Center, Surround L/R, Height 1 L/R (wahlweise Zone 2) sowie Height 2 L/R (wahlweise Surround Back oder Zone 3); Bi-Amping der Frontlautsprecher ist ebenfalls möglich. Bananenstecker unterstützen laut Bedienungsanleitung nur die Nordamerika-Modelle, Abisolierlänge 12 mm.
• Subwoofer-Ausgänge: 2 Cinch-Ausgänge (PRE OUT SUBWOOFER), 1 V / 470 Ohm; zwei aktive Subwoofer lassen sich getrennt anschliessen und mit Dirac Live oder AccuEQ einmessen
• Pre-Outs: Beim Europa-Modell listet Onkyo einen Front-Pre-Out (1 Paar Cinch, 1 V / 470 Ohm) für eine externe Endstufe an den Frontkanälen, dazu den Line-Out für Zone 2 bzw. Zone B (1 Paar Cinch) und die beiden Subwoofer-Ausgänge. Vollständige Pre-Outs für alle neun Kanäle hat der TX-NR7100 nicht. Hinweis: Ein Studiobild des Europa-Rückpanels existiert nicht, auf dem verfügbaren Nordamerika-Bild ist nur die Beschriftung ZONE 2 / ZONE B LINE OUT zu sehen.
• Kopfhörerausgang: 1, 6,3-mm-Klinke an der Front
• Kopfhörer-Leistung und -Impedanz: 80 mW + 80 mW (32 Ohm, 1 kHz, 10 % THD), zulässige Impedanz 8 bis 600 Ohm, Frequenzgang 10 Hz bis 100 kHz
• Steuerschnittstellen: RS-232 (9-polig), 12-V-Trigger-Ausgang (MAIN, zuweisbar, 100 mA) und IR-Eingang. Damit lässt sich der Receiver in eine Haussteuerung einbinden und eine Endstufe oder Leinwand mitschalten.
• Ausgänge: HDMI, Klinke 6,3 mm, Lautsprecherklemmen, Pre-Out, Subwoofer-Out

Datei-Wiedergabe

• Medienplayer: Ja, eigener Player für USB-Speicher an der rückseitigen USB-A-Buchse sowie für Netzwerkfreigaben (Music Server, DLNA/UPnP)
• Formate USB-Speicher: MP3, WMA, WAV, AIFF, AAC, FLAC, Apple Lossless und DSD (DSF/DSDIFF)
• Formate Netzwerk (Music Server): MP3, WMA, WAV, AIFF, AAC, FLAC, LPCM, Apple Lossless und DSD (DSF/DSDIFF)
• Maximale Auflösung: PCM-Dateien (WAV, AIFF, FLAC, Apple Lossless) bis 192 kHz / 24 Bit, DSD mit 2,8 MHz, 5,6 MHz und 11,2 MHz

Bedienung und Gehäuse

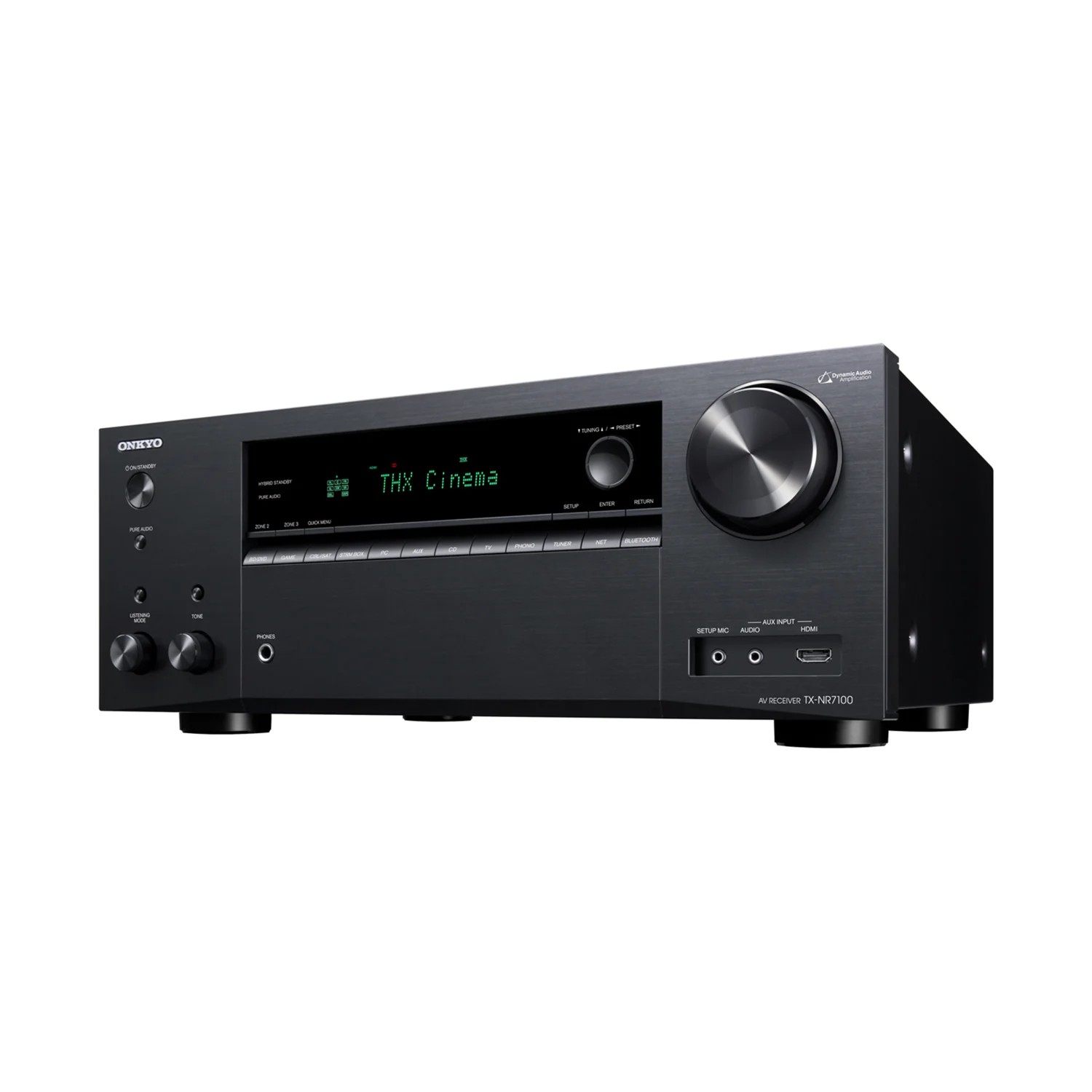

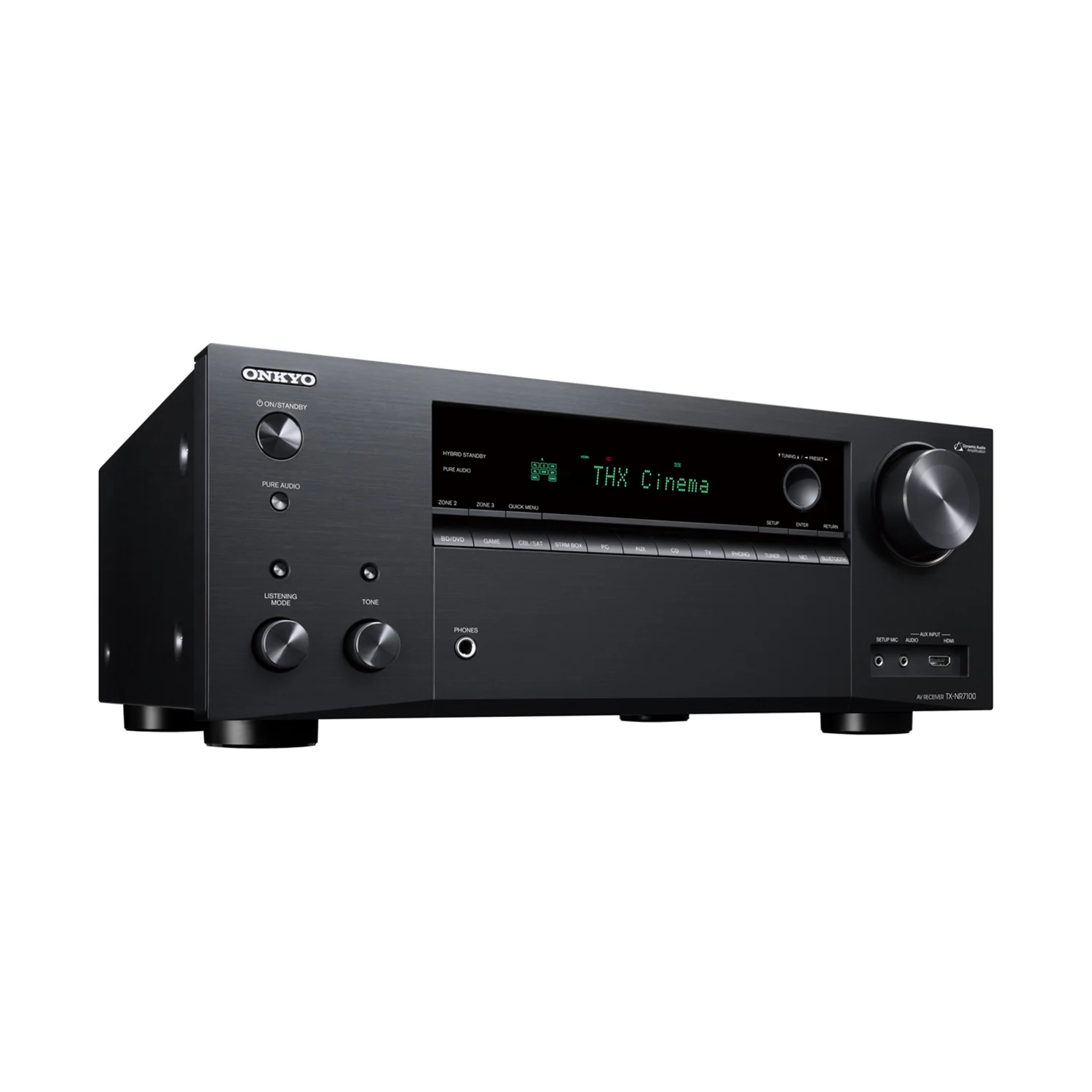

• Display und Bedienelemente: Punktmatrix-Display mit Kanal- und Statusanzeige, dreistufiger Dimmer; an der Front Ein/Standby, Lautstärkeregler, Quellenwahlknopf, Direktwahltasten für die Quellen, kombinierte Taste und Drehregler für LISTENING MODE und TONE, Kopfhörerbuchse, Einmessmikrofon-Buchse sowie der AUX-Eingang mit HDMI und 3,5-mm-Klinke

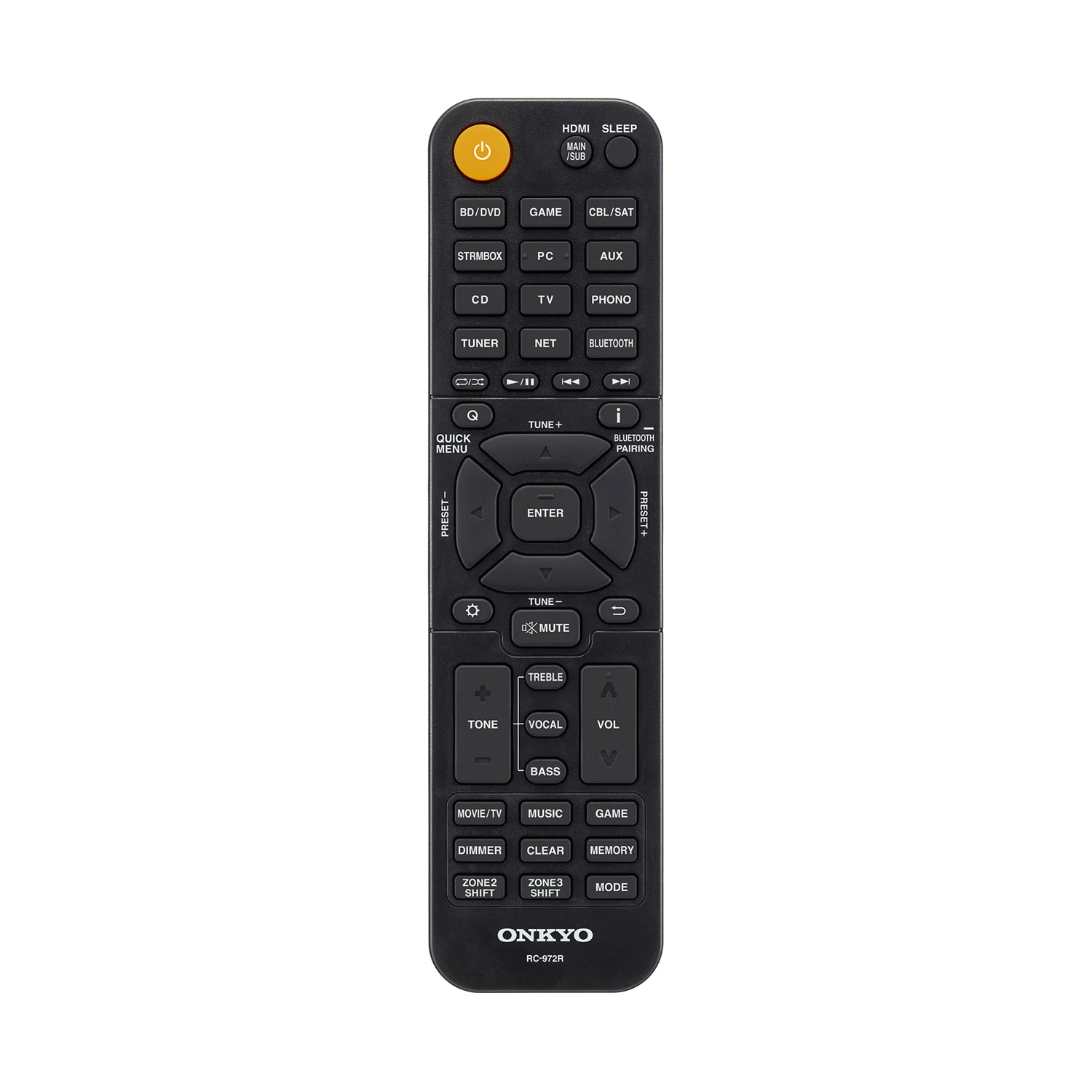

• Fernbedienung: RC-972R, im Lieferumfang, mit zwei Batterien Typ AAA (R03)

Strom

• Stromversorgung: 220 bis 240 V Wechselspannung, 50/60 Hz (Europa-Modell)
• Leistungsaufnahme im Leerlauf: 75 W (ohne Tonwiedergabe)
• Standby-Leistungsaufnahme: 0,15 W im vollständigen Standby (Europa-Modell). Mit aktivem Netzwerk-Standby 1,7 W über LAN und 1,7 W über WLAN, bei Bluetooth-Wakeup 1,7 W, bei HDMI-CEC-Standby 0,15 W, mit allen Weckfunktionen zusammen 1,7 W.
• Netzanschluss: Kaltgerätebuchse (AC INLET), Netzkabel im Lieferumfang
• Leistungsaufnahme: 760 W (Europa-Modell)
• Stromart: Netzbetrieb

Masse und Gewicht

• Masse (B x H x T): 435 x 173,5 x 379,5 mm
• Verpackungsmasse (B x H x T): 534 x 265 x 468 mm
• Gewicht: 10,4 kg; Versandgewicht 13,5 kg

Lieferumfang

• Lieferumfang: Hauptgerät, Netzkabel, Fernbedienung RC-972R mit zwei Batterien Typ AAA (R03), Einmessmikrofon, DAB/FM-Zimmerantenne (Europa-Modell), Kurzanleitung
• Bedienungsanleitung: Ausführliche Anleitung nur als Online-Handbuch; dem Gerät liegt eine gedruckte Kurzanleitung bei
