Onkyo TX-NR6100

Beschreibung

Der TX-NR6100 ist die THX-zertifizierte Variante der 7.2-Klasse und richtet sich an alle, die es im Heimkino etwas genauer nehmen. THX Certified Select bedeutet, dass Onkyo den Receiver auf definierte Pegel und Verzerrungswerte in Räumen bis rund 56 Kubikmeter prüfen liess. Sechs HDMI-Eingänge nehmen 8K und 4K mit 120 Hz entgegen, der Phono-Eingang den Plattenspieler. Dolby Atmos und DTS:X laufen bis 5.2.2.

• THX Certified Select: Geprüfte Pegelfestigkeit und Verzerrungswerte für Räume bis rund 56 Kubikmeter.
• 7.2 Kanäle mit 165 Watt an 6 Ohm: Atmos mit zwei Höhenlautsprechern, ohne zusätzliche Endstufe.
• Phono-Eingang für MM: Plattenspieler direkt anschliessbar, mit eigener Masseklemme.
• Sechs HDMI-Eingänge: Die ersten drei mit 40 Gbit pro Sekunde, dazu VRR und ALLM für Spielekonsolen.
• Zone 2 mit eigener Quelle: Zweiter Raum mit unabhängiger Zuspielung.

Erhältlich in Schwarz. Gern beraten wir Sie persönlich zur passenden Lautsprecherkombination.

Technische Daten

Allgemein

• Hersteller: Onkyo
• Gerätetyp: AV-Receiver
• Ausführung: Schwarz
• Leistungsklasse: 100-200 W
• Lautsprecherimpedanz: 4 Ohm, 6 Ohm, 8 Ohm

Leistung

• Kanalzahl und Konfiguration: 7.2 Kanäle: 7 Endstufen und 2 Subwoofer-Ausgänge. Maximale Bühnen: 7.2 (Surround Back) oder 5.2.2 (Höhenkanäle); alternativ 5.2 im Hauptraum plus verstärkte Zone 2.
• Ausgangsleistung an 6 Ohm: 7 x 165 W (6 Ohm, 1 kHz, 1 Kanal ausgesteuert, 1 % THD, IEC)
• Maximale effektive Ausgangsleistung: 175 W (6 Ohm, 1 kHz, 1 Kanal ausgesteuert, 10 % THD, JEITA) beim Europa-Modell
• Dynamische Leistung: 240 W (3 Ohm, Front), 210 W (4 Ohm, Front), 120 W (8 Ohm, Front), gemessen nach IEC 60268 als kurzzeitige Maximalleistung
• Verstärkerprinzip: Onkyo Dynamic Audio Amplification (DAA) mit diskreter zweistufiger, phasentreuer Verstärkerschaltung, eigens gefertigtem rauscharmem Hochstrom-Netztransformator und audiotauglichen Siebkondensatoren; VLSC-Rauschfilterung (Vector Linear Shaping Circuitry) auf den Frontkanälen L und R

Messwerte

• Klirrfaktor (THD+N): 0,08 % (20 Hz bis 20 kHz, bei Nennleistung)
• Frequenzgang: 10 Hz bis 100 kHz (+1 dB, -3 dB, in den Betriebsarten Direct und Pure Audio)
• Signal-Rausch-Abstand: 106 dB (IHF-A, Line-Eingang auf Lautsprecherausgang), 80 dB (IHF-A, Phono-Eingang auf Lautsprecherausgang)
• Eingangsempfindlichkeit und -impedanz: Line 200 mV / 47 kOhm, Phono MM 3,5 mV / 47 kOhm
• Maximale Phono-Eingangsspannung: 70 mV (MM, 1 kHz, 0,5 %)
• Ausgangspegel und -impedanz der Vorstufenausgänge: Subwoofer-Pre-Out 1 V / 470 Ohm; Line-Out Zone 2 bzw. Zone B 200 mV / 470 Ohm, bei Umschaltung auf Front-Pre-Out 1 V / 470 Ohm (Europa-Modell)
• Klangregelung: Bass ±10 dB bei 20 Hz, Höhen ±10 dB bei 20 kHz, dazu die Vocal-Regelung (Vocal Enhancer) für Dialoge
• Zulässige Lautsprecherimpedanz: 4 bis 16 Ohm

Tonformate

• Objektbasierte Formate: Dolby Atmos und DTS:X, jeweils bis 5.2.2 Kanäle
• Weitere Decoder: Dolby Digital, Dolby Digital Plus, Dolby TrueHD, DTS, DTS-ES, DTS 96/24, DTS-HD Master Audio, DTS-HD High Resolution Audio, DTS Express, DSD (2,8 MHz), mehrkanaliges PCM
• Upmixer und Virtualisierung: Dolby Surround und DTS Neural:X als Upmixer, Dolby Atmos Height Virtualizer und DTS Virtual:X für 3D-Klang ohne Höhenlautsprecher
• THX: THX Certified Select mit vier THX-Hörmodi: THX Cinema, THX Games, THX Music und THX Surround EX
• IMAX Enhanced: Nein. Der TX-NR6100 ist nicht IMAX Enhanced zertifiziert; im Handbuch und im EMEA-Datenblatt kommt IMAX nicht vor. IMAX Enhanced bietet in dieser Baureihe nur der TX-NR7100.

Video und HDMI

• HDMI-Eingänge: 6, alle an der Rückseite und frei zuweisbar (Werksbeschriftung 1 BD/DVD, 2 GAME, 3 CBL/SAT, 4 STRM BOX, 5 PC, 6 AUX). Die Eingänge 1 bis 3 arbeiten mit 40 Gbit/s, die Eingänge 4 bis 6 mit 18 Gbit/s. Alle Buchsen unterstützen HDCP 2.3.
• HDMI-Ausgänge: 2: MAIN mit 40 Gbit/s und SUB/ZONE 2. Die Buchse SUB/ZONE 2 arbeitet im Sub-Modus mit 40 Gbit/s (zweiter Bildschirm oder Projektor im selben Raum, 8K) und im Zone-2-Modus mit 18 Gbit/s für einen zweiten Raum (4K).
• HDMI ARC und eARC: eARC am Ausgang MAIN. Der Fernsehton kommt über dieses eine HDMI-Kabel zurück in den Receiver, inklusive Dolby Atmos, Dolby TrueHD, DTS:X und DTS-HD Master Audio. Die Buchse SUB/ZONE 2 kann kein ARC.
• Unterstützte Auflösungen: Eingänge 1 bis 3 sowie die Ausgänge MAIN und SUB: unkomprimiert 8K/60p (4:2:0) und 4K/120p, mit DSC-Komprimierung bis 8K/120p (4:4:4). Eingänge 4 bis 6 und der Zone-2-Modus: bis 4K/60p (4:4:4). Dazu Bildhochrechnung von 4K auf 8K und von 1080p auf 4K oder 8K.
• HDR-Formate: HDR10, HDR10+, HLG, Dolby Vision, dazu Farbraum BT.2020, DeepColor und x.v.Color
• Gaming-Funktionen: ALLM (automatischer Modus für geringe Latenz) an allen sechs Eingängen. VRR (variable Bildwiederholrate), QFT (Quick Frame Transport) und DSC (Display Stream Compression) nur an den Eingängen 1 bis 3 und an den Ausgängen. Spielkonsolen gehören also an die Buchsen 1 bis 3.
• Analoge Videoein- und -ausgänge: Keine. Composite und Component sind beim TX-NR6100 nicht vorhanden.

Einmessung

• Einmesssystem: AccuEQ Room Calibration mit AccuReflex und Subwoofer-EQ. Das System ermittelt Lautsprechergrösse, Übernahmefrequenz, Abstand und Pegel, entzerrt alle Kanäle einschliesslich der Subwoofer und gleicht mit AccuReflex den Phasenversatz von Dolby-Atmos-Aufsatzlautsprechern aus.
• Dirac Live: Nein. Dirac Live ist beim TX-NR6100 weder ab Werk enthalten noch nachrüstbar; im Handbuch kommt Dirac nicht vor. In dieser Baureihe hat nur der TX-NR7100 Dirac Live.
• Einmessmikrofon: Im Lieferumfang enthalten, Anschluss an der 3,5-mm-Buchse SETUP MIC an der Gerätefront

Zonen

• Zonen: Hauptzone plus Zone 2. Zone 2 lässt sich als verstärkte Zone mit passiven Lautsprechern betreiben (die HEIGHT-Klemmen werden dann auf ZONE 2 umgestellt, im Hauptraum bleibt 5.2), zusätzlich gibt es Ton über den Cinch-Line-Ausgang und Bild über HDMI SUB/ZONE 2 in 4K. Ein Zone-2-DAC erlaubt eine eigene, von der Hauptzone unabhängige digitale Quelle (HDMI, S/PDIF, Netzwerk). Alternativ ist derselbe Cinch-Ausgang als Zone B für ein Kopfhörer-Dock im selben Raum nutzbar oder als Front-Pre-Out für eine externe Endstufe.

Netzwerk und Streaming

• Streaming-Plattformen: Amazon Music HD, Spotify, TIDAL, Deezer, TuneIn, Roon Tested, AirPlay 2, Chromecast built-in, DTS Play-Fi und Works with Sonos
• Sprachsteuerung und App: Works with Alexa und Hey Google, Siri über AirPlay 2; Bedienung und Multiroom über die App Onkyo Controller für iOS und Android
• LAN: 1, Ethernet 10BASE-T/100BASE-TX
• WLAN: IEEE 802.11 a/b/g/n/ac, 2,4-GHz- und 5-GHz-Band, eine aufstellbare Antenne
• Bluetooth-Version und Profile: Bluetooth 4.2, Profile A2DP 1.2 und AVRCP 1.3, 2,4-GHz-Band, Reichweite bei freier Sicht ca. 15 m
• Bluetooth-Codecs: Empfangen: SBC, AAC. Senden: SBC, aptX, aptX HD. Der Receiver kann den Ton also auch an Bluetooth-Kopfhörer weitergeben.
• Streaming-Dienste: Amazon Music, Internetradio, Spotify Connect, Tidal Connect
• Protokolle: AirPlay 2, Chromecast, DLNA/UPnP
• Bluetooth-Codecs: AAC, SBC

Radio

• DAB+: Ja (nur Europa-Modelle), Band III von 174,928 MHz bis 239,200 MHz, Empfindlichkeit -100 dBm
• UKW (FM): 87,5 MHz bis 108,0 MHz mit RDS (Europa-Modell)
• Mittelwelle (AM): Nicht vorhanden. Das Europa-Modell hat keinen AM-Tuner, an seiner Stelle steht DAB+.
• Senderspeicher: 40 Speicherplätze

Eingänge

• Analoge Line-Eingänge: 4 Paar Cinch, unsymmetrisch, frei zuweisbar (Werksbeschriftung 1 BD/DVD, 2 CBL/SAT, 3 STRM BOX, 4 CD)
• Phono-Eingang: 1 Paar Cinch mit eingebauter MM-Phonoentzerrung (3,5 mV / 47 kOhm) und eigener Masseklemme (GND). Ein Plattenspieler mit MM-System lässt sich direkt anschliessen. MC-Systeme werden nicht unterstützt, dafür braucht es einen externen Vorverstärker oder einen MC-Übertrager.
• Optisch (Toslink): 1, zuweisbar (Werksbeschriftung TV)
• Koaxial (S/PDIF): 1, zuweisbar (Werksbeschriftung BD/DVD)
• Abtastraten der Digitaleingänge: PCM (Stereo und Mono) mit 32 kHz, 44,1 kHz, 48 kHz, 88,2 kHz und 96 kHz bei 16 Bit, 20 Bit und 24 Bit
• USB-A: 2: eine Buchse an der Front (USB 2.0, 5 V / 0,5 A) und eine an der Rückseite (USB 2.0, 5 V / 1 A), beide für die Wiedergabe von USB-Speichern
• LAN: 1 an der Rückseite
• Antenne: 1 Antennenanschluss DAB/FM (Europa-Modell), Wurfantenne im Lieferumfang
• Einmessmikrofon (3,5-mm-Klinke): 1, an der Gerätefront
• Phono-Eingang: MM
• Eingänge: Cinch (RCA), Erdungsklemme, Ethernet/LAN, HDMI, HDMI ARC, Koaxial (S/PDIF), Optisch (Toslink), USB-A

Ausgänge

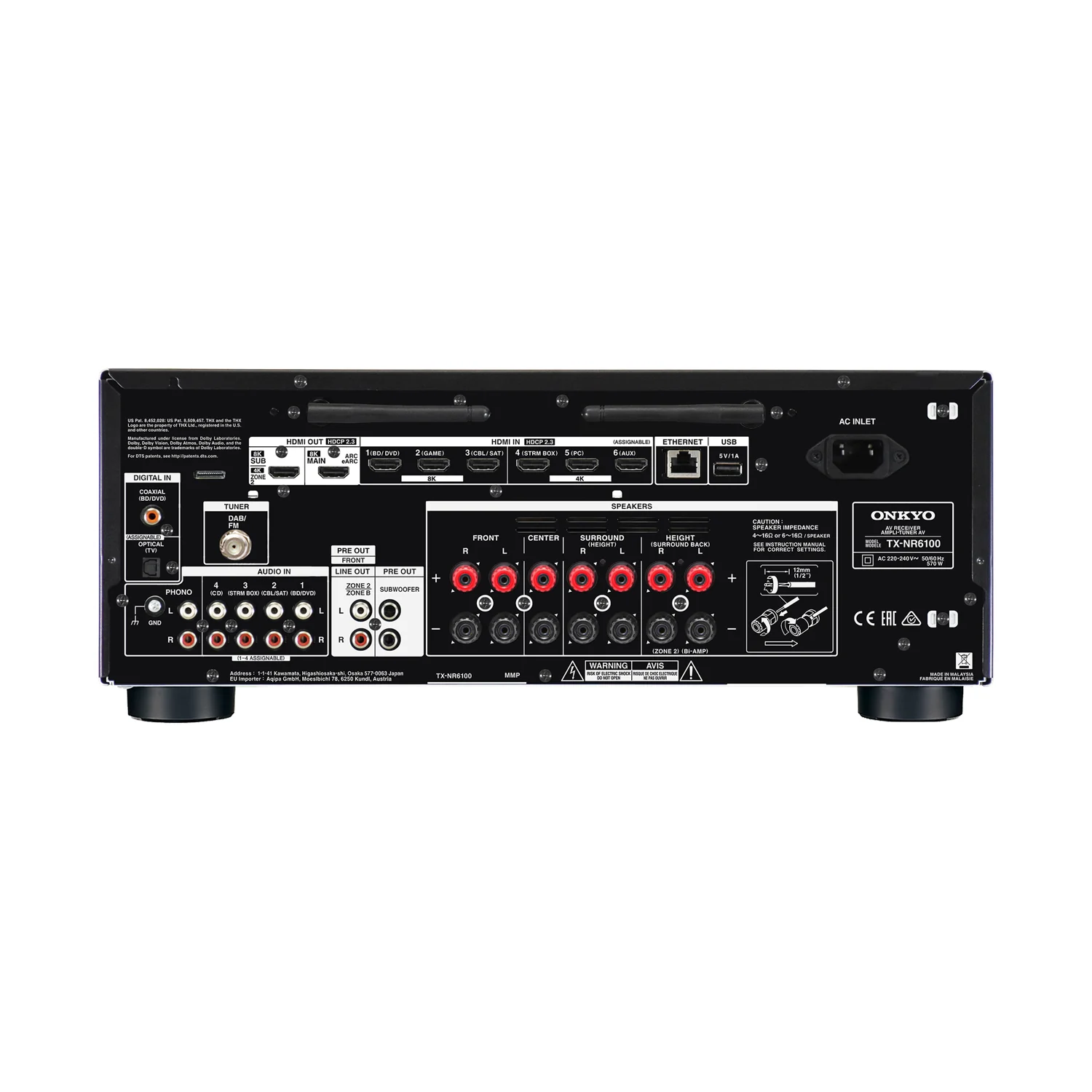

• Lautsprecherklemmen: 7 Paar beim Europa-Modell: Front L/R, Center, Surround L/R sowie Height L/R, die wahlweise als Surround Back oder als Zone 2 belegt werden können; Bi-Amping der Frontlautsprecher ist ebenfalls möglich. Bananenstecker unterstützen laut Bedienungsanleitung nur die Nordamerika-Modelle, Abisolierlänge 12 mm.
• Subwoofer-Ausgänge: 2 Cinch-Ausgänge (PRE OUT SUBWOOFER), 1 V / 470 Ohm; zwei aktive Subwoofer lassen sich getrennt anschliessen und mit AccuEQ einmessen
• Pre-Outs: 1 Paar Cinch, dreifach nutzbar: als Line-Out für Zone 2, als Line-Out für Zone B oder als Front-Pre-Out für eine externe Endstufe an den Frontkanälen. Dazu die beiden Subwoofer-Ausgänge. Vollständige Pre-Outs für alle Kanäle hat der TX-NR6100 nicht.
• Kopfhörerausgang: 1, 6,3-mm-Klinke an der Front
• Kopfhörer-Leistung und -Impedanz: 80 mW + 80 mW (32 Ohm, 1 kHz, 10 % THD), zulässige Impedanz 8 bis 600 Ohm, Frequenzgang 10 Hz bis 100 kHz
• Steuerschnittstellen: Keine. RS-232, 12-V-Trigger und IR-Eingang sind beim TX-NR6100 nicht vorhanden; sie hat erst der TX-NR7100.
• Ausgänge: HDMI, Klinke 6,3 mm, Lautsprecherklemmen, Pre-Out, Subwoofer-Out

Datei-Wiedergabe

• Medienplayer: Ja, eigener Player für USB-Speicher an beiden USB-A-Buchsen sowie für Netzwerkfreigaben (Music Server, DLNA/UPnP)
• Formate USB-Speicher: MP3, WMA, WAV, AIFF, AAC, FLAC, Apple Lossless und DSD (DSF/DSDIFF)
• Formate Netzwerk (Music Server): MP3, WMA, WAV, AIFF, AAC, FLAC, LPCM, Apple Lossless und DSD (DSF/DSDIFF)
• Maximale Auflösung: PCM-Dateien (WAV, AIFF, FLAC, Apple Lossless) bis 192 kHz / 24 Bit, DSD mit 2,8 MHz, 5,6 MHz und 11,2 MHz

Bedienung und Gehäuse

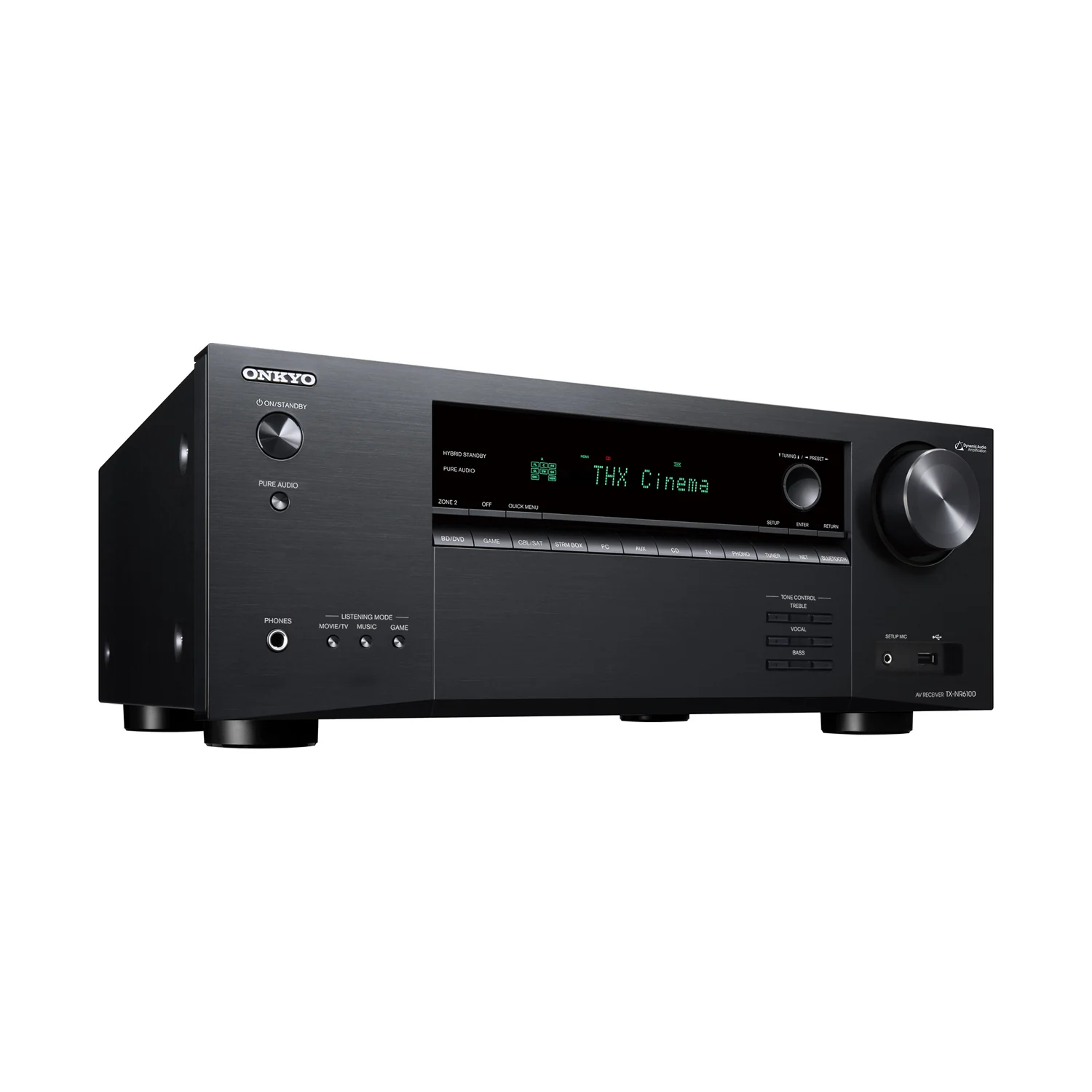

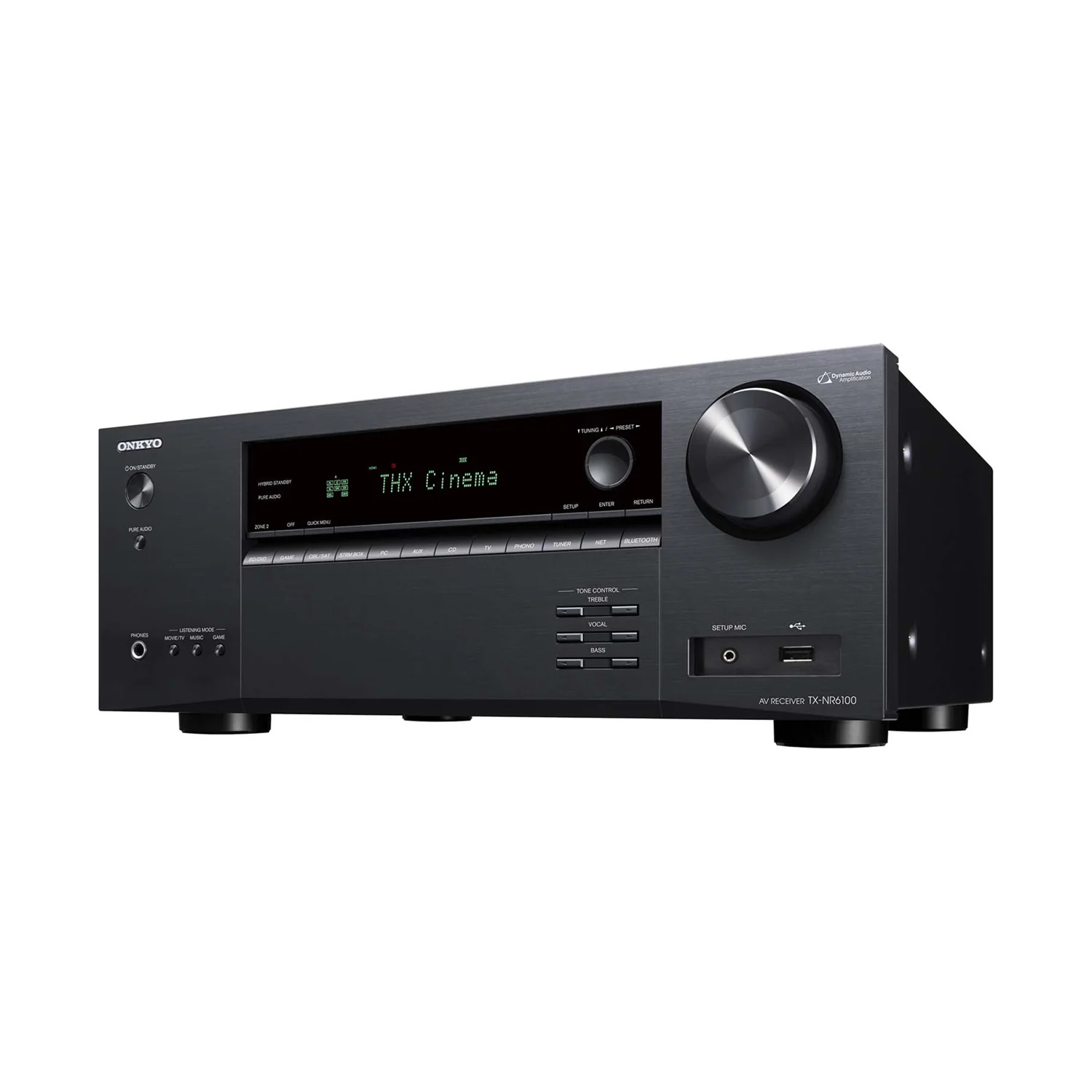

• Display und Bedienelemente: Punktmatrix-Display mit Kanal- und Statusanzeige, dreistufiger Dimmer; an der Front Ein/Standby, Lautstärkeregler, Quellenwahlknopf, Direktwahltasten für die Quellen, LISTENING MODE, TONE CONTROL (Treble, Vocal, Bass), Kopfhörerbuchse, Einmessmikrofon-Buchse und USB-Anschluss

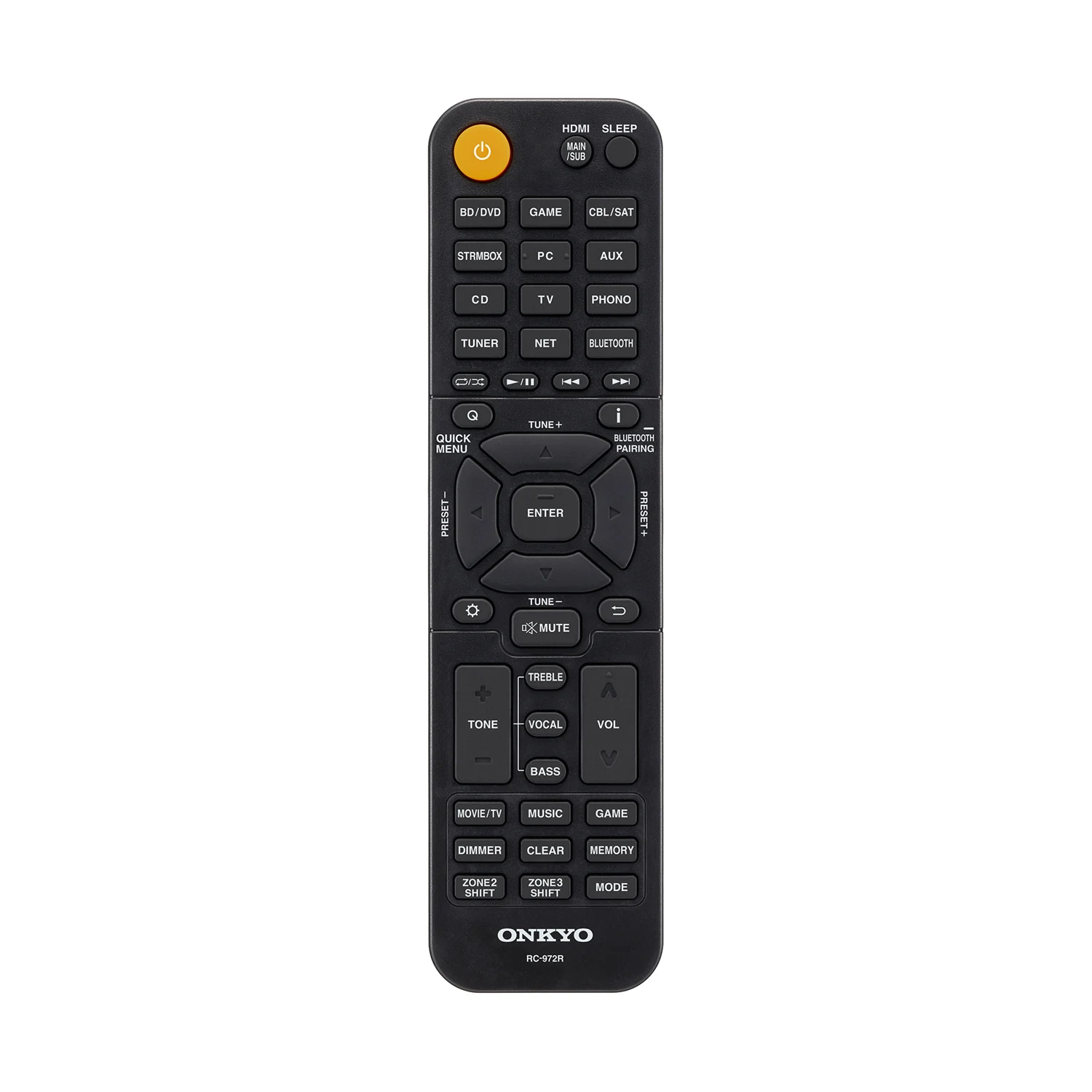

• Fernbedienung: RC-972R, im Lieferumfang, mit zwei Batterien Typ AAA (R03)

Strom

• Stromversorgung: 220 bis 240 V Wechselspannung, 50/60 Hz (Europa-Modell)
• Leistungsaufnahme: 570 W (Europa-Modell, so auch auf dem Typenschild der Rückseite). Das Nordamerika-Modell ist mit 635 W angegeben.
• Leistungsaufnahme im Leerlauf: 65 W (ohne Tonwiedergabe)
• Standby-Leistungsaufnahme: 0,15 W im vollständigen Standby (Europa-Modell). Mit aktivem Netzwerk-Standby 1,7 W über LAN und 1,7 W über WLAN, bei Bluetooth-Wakeup 1,7 W, bei HDMI-CEC-Standby 0,15 W, mit allen Weckfunktionen zusammen 1,8 W.
• Netzanschluss: Kaltgerätebuchse (AC INLET), Netzkabel im Lieferumfang
• Stromart: Netzbetrieb

Masse und Gewicht

• Masse (B x H x T): 435 x 173,5 x 379,5 mm
• Verpackungsmasse (B x H x T): 534 x 265 x 468 mm
• Gewicht: 9,8 kg; Versandgewicht 12,5 kg

Lieferumfang

• Lieferumfang: Hauptgerät, Netzkabel, Fernbedienung RC-972R mit zwei Batterien Typ AAA (R03), Einmessmikrofon, DAB/FM-Zimmerantenne (Europa-Modell), Kurzanleitung
• Bedienungsanleitung: Ausführliche Anleitung nur als Online-Handbuch; dem Gerät liegt eine gedruckte Kurzanleitung bei
